并沟线夹

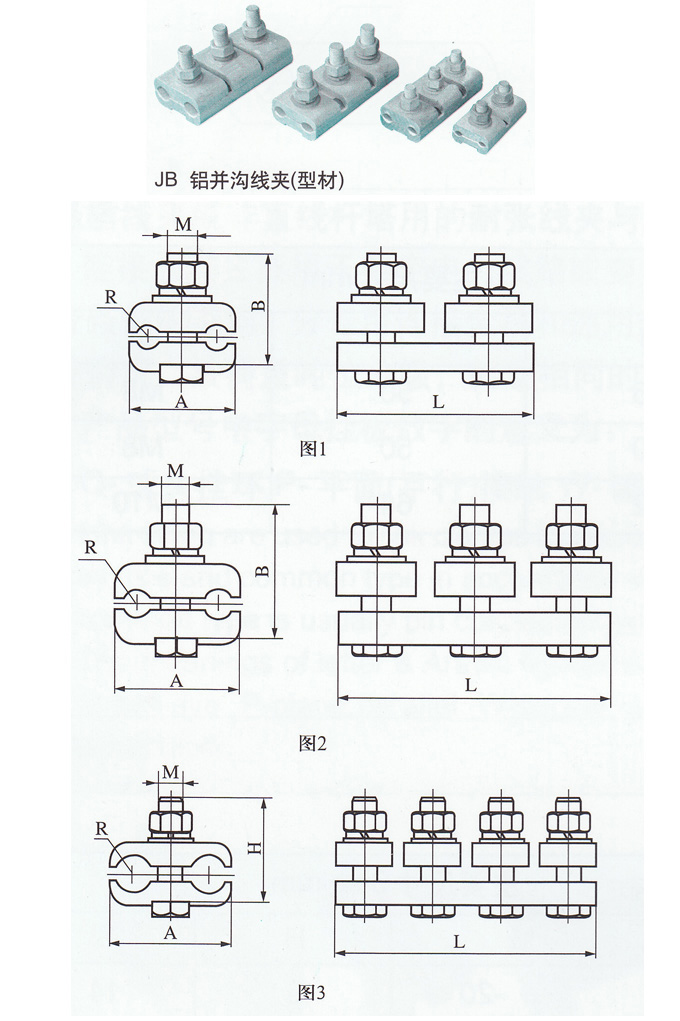

1)并沟线夹(铝绞线、钢芯铝绞线用)

Parallel-groove clamp(for ACSR for aluminium conductor)

型号 TYPE	适用绞线截面 Applicable conductor section(mm2)	简图 Fig	主要尺寸Dimensions(mm)
型号 TYPE	适用绞线截面 Applicable conductor section(mm2)	简图 Fig	R	L	A	M	H
JB-0	16-25	1	3.5	70	37	10	40
JB-1	35-50	1	5.0	78	44	12	45
JB-2	70-95	2	7.0	112	52	12	55
JB-3	120-150	2	8.5	138	62	16	60
JB-4	185-240	2	11.0	142	71	16	65
JB-5	300-400	3	15.5	215	100	20	80
JB-6	500-630	3	185	230	110	20	90

线夹本体和盖板为铝合金件，其余为热镀锌钢制件。
The body and keepers are aluminum alloy,the other parts are hot-dip galvanized steel.

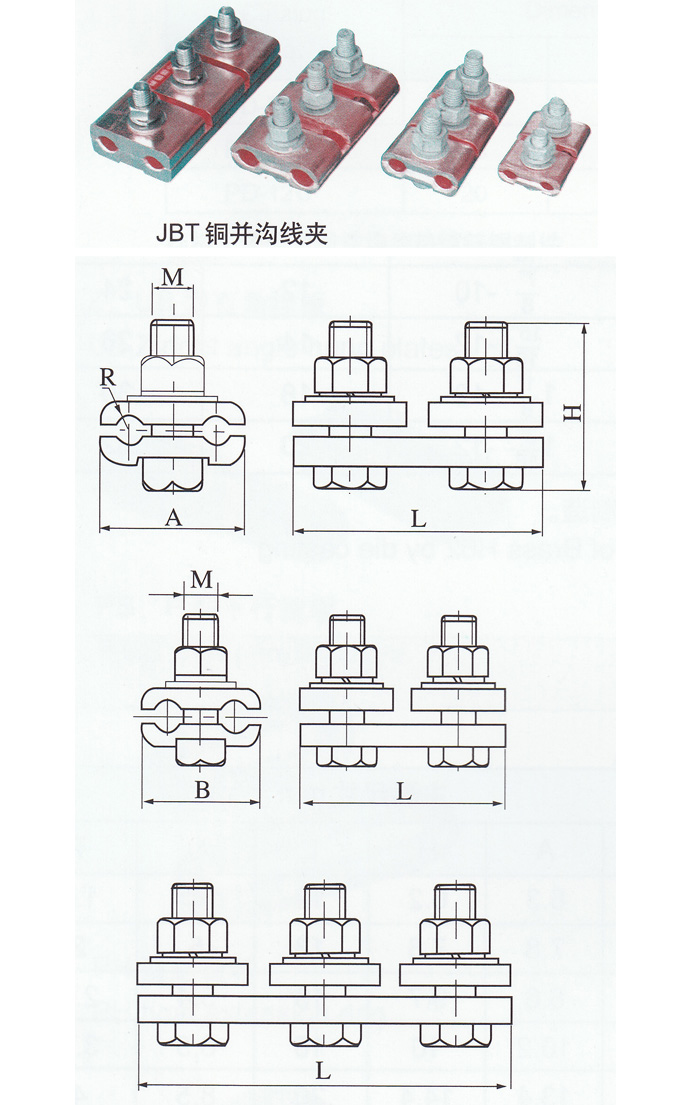

2)异性铝并沟线夹

Al specific form parallec-groove clamp

型号 TYPE	适用导线截面 Applicable conductor section(mm2)	主要尺寸Dimensions(mm)
		L	L1	B
JBT-11	35-50/35-50	40	10	60
JBT-21	70-95/35-50	50	12	99
JBT-22	70-95/70-95
JBT-31	120-150/35/50	62	12	108
JBT-32	120-150/70-95
JBT-33	120-150/120-150
JBT-41	185-240/35-50	65	12	108
JBT-42	185-240/70-95
JBT-43	185-240/120-150
JBT-44	185-240/185/240

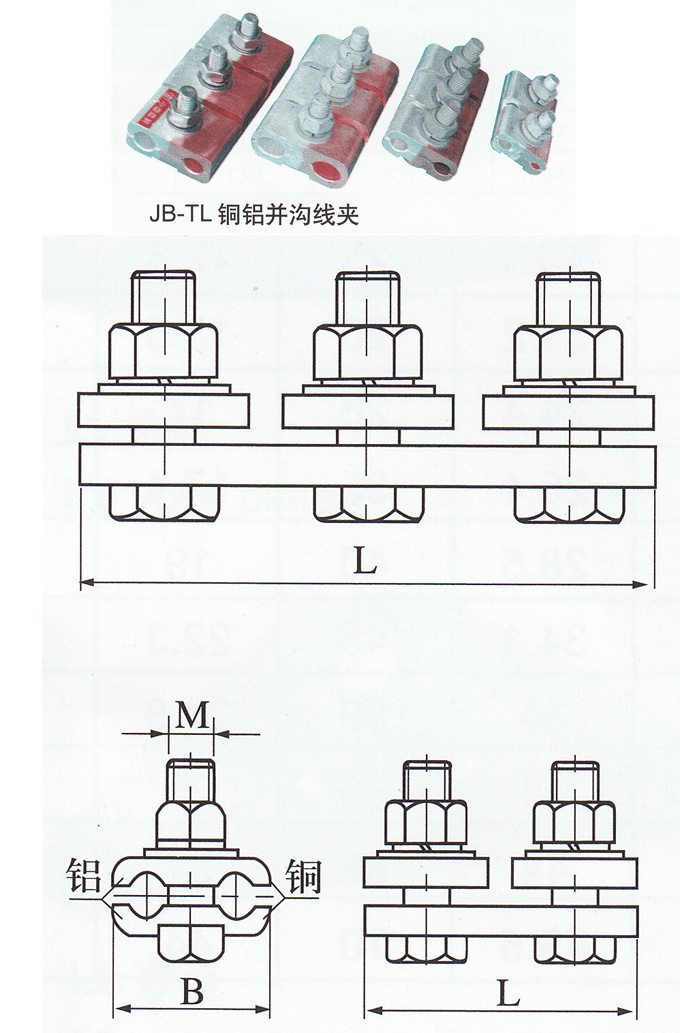

3)铜铝并沟线夹

Copper-Aluminium parallel-groove clamp

型号 Catalog No.	适用导线截面 Applicable conductor section(mm2)	适用铜线 Applicable copper wire	主要尺寸Dimensions(mm)
型号 Catalog No.	适用导线截面 Applicable conductor section(mm2)	适用铜线 Applicable copper wire	B	M	L
JB-TL-10	35-50	16-25	40	12	70
JB-TL-11	35-50	35-50	40	12	70
JB-TL-21	70-95	35-50	50	12	100
JB-TL-22	70-95	70-95	50	12	100
JB-TL-31	120-150	35-50	63	12	108
JB-TL-32	120-150	70-95	63	12	108
JB-TL-33	120-150	120-150	63	12	108
JB-TL-41	185-240	35-50	65	12	110
JB-TL-42	185-240	70-95	65	12	110
JB-TL-43	185-240	120-150	65	12	110
JB-TL-44	185-240	185-240	65	12	110
