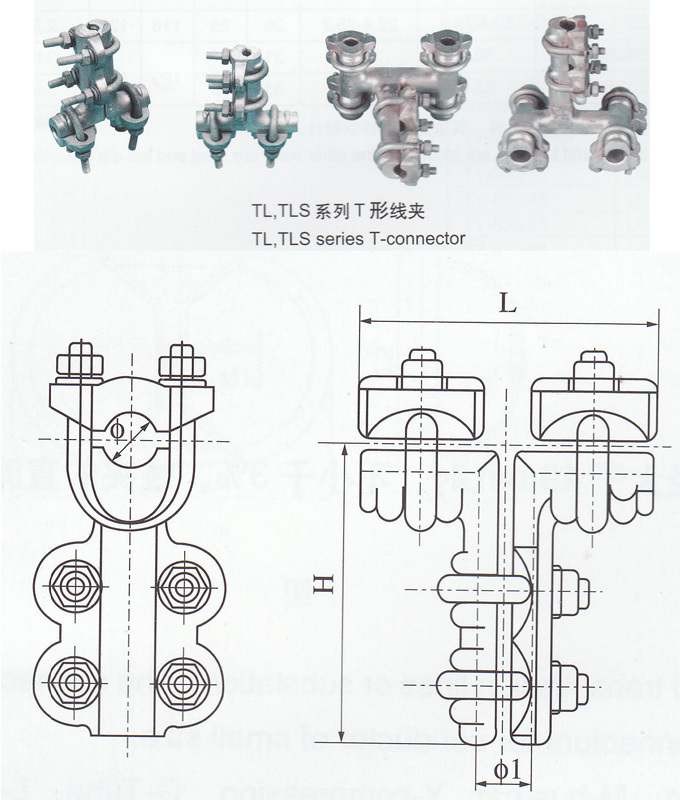

螺栓型单导线T形线夹

T-Connectors For Single Conductor of Bolt Type

型号 Catalog No.	适用导线外径(MM) Suitable Conductor		主要尺寸Dimensions(mm)				参考重量 Weight （kg）
型号 Catalog No.	母线Bus	引下线 Conductor	Φ1	Φ2	H	L	参考重量 Weight （kg）
TL-11	7.5-9.6	7.5-9.6	10	10		118	0.71
TL-21	10.8-14.0	7.5-9.6	14	10		118	0.78
TL-22	10.8-14.0	10.8-14.0	14	14		120	0.79
TL-31	14.5-17.5	7.5-9.6	18	10		118	1.07
TL-32	14.5-17.5	10.8-14.0		14		120	1.06
TL-33	14.5-17.5	14.5-17.		18		120	1.06
TL-41	18.1-22.0	7.5-9.6	23	10		118	1.13
TL-42	18.1-22.0	10.8-14.0		14		120	1.13
TL-43	18.1-22.0	14.5-17.		18		120	1.12
TL-44	18.1-22.0	18.1-22.0		22		120	1.17
TL-51	22.4-25.2	7.5-9.6	26	10	118	120	2.6
TL-52	22.4-25.2	10.8-14.0	26	14	118	120	2.5
TL-53	22.4-25.2	14.5-17.	26	18	118	120	2.5
TL-54	22.4-25.2	18.1-22.0	26	23	118	120	2.5
TL-55	22.4-25.2	22.4-25.2	26	26	118	120	2.5
TL-500/500	30.2	30.2	31	31	199	146	3.6
TL-600/600	32.5	32.5	33	33	199	146	3.6

线夹本体、压盖为铝合金件，其余为热镀锌钢制件。
Clamp bodies and keepers are aluminium,the other parts are hot-dip galvanized steel.
