1）MGG型固定金具（固定支撑）

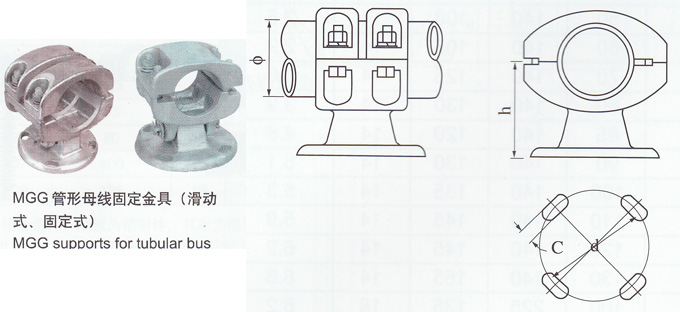

Bus-bar Supports of Type MGG(Fixed Support Type) |
 |
| 型号Catalog No. |
管母线外径
Bus-Bar Dia(mm) |
主要尺寸Dimensions(mm) |
参考重量
Weight(kg) |
| Φ |
d |
h |
c |
| MGG-50 |
Φ50 |
54 |
140 |
80 |
14 |
2.1 |
| MGG-60 |
Φ60 |
64 |
140 |
90 |
14 |
2.5 |
| MGG-70 |
Φ70 |
74 |
140 |
90 |
14 |
2.8 |
| MGG-80 |
Φ80 |
84 |
140 |
98 |
14 |
4.0 |
| MGG-85 |
Φ85 |
89 |
140 |
100 |
14 |
4.0 |
| MGG-90 |
Φ90 |
94 |
140 |
102 |
14 |
4.3 |
| MGG-100 |
Φ100 |
104 |
140 |
114 |
14 |
4.7 |
| MGG-110 |
Φ110 |
114 |
140 |
120 |
14 |
5.0 |
| MGG-120 |
Φ120 |
124 |
140 |
122 |
14 |
5.3 |
| MGG-130 |
Φ130 |
134 |
140 |
135 |
14 |
7.3 |
| MGG-150 |
Φ150 |
154 |
225 |
150 |
18 |
8.4 |
| MGG-170 |
Φ170 |
174 |
225 |
170 |
18 |
9.0 |
| MGG-80(225) |
Φ80 |
84 |
225 |
98 |
18 |
4.8 |
| MGG-85(225) |
Φ85 |
89 |
225 |
100 |
18 |
5.0 |
| MGG-90(225) |
Φ90 |
94 |
225 |
102 |
18 |
5.3 |
| MGG-100(225) |
Φ100 |
104 |
225 |
114 |
18 |
5.5 |
| MGG-110(225) |
Φ110 |
114 |
225 |
120 |
18 |
6.0 |
| MGG-120(225) |
Φ120 |
124 |
225 |
122 |
18 |
6.4 |
| MGG-130(225) |
Φ130 |
134 |
225 |
135 |
18 |
8.5 |
| MGG-150(250) |
Φ150 |
154 |
250 |
150 |
18 |
10.0 |
| MGG-170(250) |
Φ170 |
174 |
250 |
170 |
18 |
10.5 |
注：d尺寸可根据用户的需要确定，例：绝缘子盘径为Φ127，型号为MGG-170/Φ127(4-Φ18)。
|
|
2）MGG1型固定金具（滑动支撑）

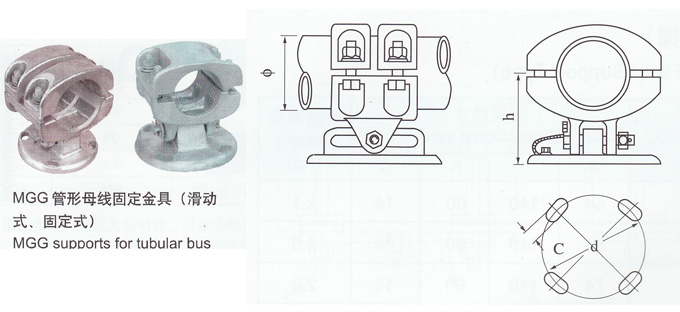

Bus-bar Supports of Type MGG1(Sliding Support Type) |
 |
| 型号Catalog No. |
管母线外径
Bus-Bar Dia(mm) |
主要尺寸Dimensions(mm) |
参考重量
Weight(kg) |
| Φ |
d |
h |
c |
| MGG1-50 |
Φ50 |
50 |
140 |
100 |
14 |
2.5 |
| MGG1-60 |
Φ60 |
60 |
140 |
105 |
14 |
2.9 |
| MGG1-70 |
Φ70 |
70 |
140 |
125 |
14 |
3.6 |
| MGG1-80 |
Φ80 |
80 |
140 |
130 |
14 |
3.9 |
| MGG1-85 |
Φ85 |
85 |
140 |
120 |
14 |
4.6 |
| MGG1-90 |
Φ90 |
90 |
140 |
130 |
14 |
5.1 |
| MGG1-100 |
Φ100 |
100 |
140 |
135 |
14 |
5.3 |
| MGG1-110 |
Φ110 |
110 |
140 |
145 |
14 |
5.9 |
| MGG1-120 |
Φ120 |
120 |
140 |
145 |
14 |
6.2 |
| MGG1-130 |
Φ130 |
130 |
140 |
155 |
14 |
8.6 |
| MGG1-100(225) |
Φ100 |
100 |
225 |
135 |
18 |
6.2 |
| MGG1-110(225) |
Φ110 |
110 |
225 |
145 |
18 |
6.9 |
| MGG1-120(225) |
Φ120 |
120 |
225 |
145 |
18 |
7.4 |
| MGG1-130(225) |
Φ130 |
130 |
225 |
155 |
18 |
9.4 |
| MGG1-150(225) |
Φ150 |
150 |
225 |
160 |
18 |
9.8 |
| MGG1-170(225) |
Φ170 |
170 |
225 |
180 |
18 |
10.2 |
| MGG1-200(225) |
Φ200 |
200 |
225 |
210 |
18 |
10.9 |
| MGG1-150(250) |
Φ150 |
150 |
250 |
160 |
18 |
10.8 |
| MGG1-170(250) |
Φ170 |
170 |
250 |
180 |
18 |
11.2 |
| MGG1-200(250) |
Φ200 |
200 |
250 |
210 |
18 |
11.4 |
注：d尺寸可根据用户的需要确定，例：绝缘子盘径为Φ127时型号为MGG1-170/Φ127(4-Φ18)。
|
|
3）MGG2型固定金具（滑动支撑）

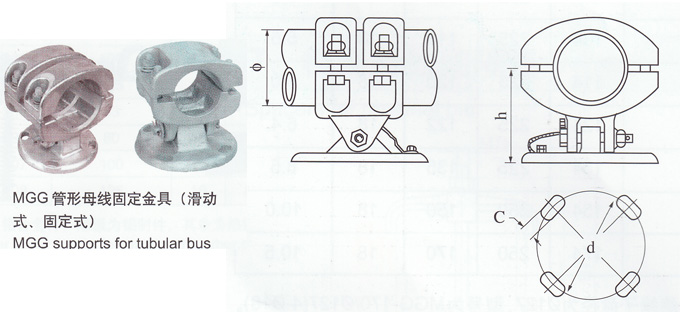

Bus-bar Supports of Type MGG2(Fixed Support Type) |
 |
| 型号Catalog No. |
管母线外径
Bus-Bar Dia(mm) |
主要尺寸Dimensions(mm) |
参考重量
Weight(kg) |
| Φ |
d |
h |
c |
| MGG2-50 |
Φ50 |
50 |
140 |
100 |
14 |
2.1 |
| MGG2-60 |
Φ60 |
60 |
140 |
105 |
14 |
2.5 |
| MGG2-70 |
Φ70 |
70 |
140 |
125 |
14 |
3.2 |
| MGG2-80 |
Φ80 |
80 |
140 |
130 |
14 |
3.5 |
| MGG2-85 |
Φ85 |
85 |
140 |
120 |
14 |
4.2 |
| MGG2-90 |
Φ90 |
90 |
140 |
130 |
14 |
4.7 |
| MGG2-100 |
Φ100 |
100 |
140 |
135 |
14 |
4.9 |
| MGG2-110 |
Φ110 |
110 |
140 |
145 |
14 |
5.5 |
| MGG2-120 |
Φ120 |
120 |
140 |
145 |
14 |
5.8 |
| MGG2-130 |
Φ130 |
130 |
140 |
155 |
14 |
8.2 |
| MGG2-100(225) |
Φ100 |
100 |
225 |
135 |
18 |
5.8 |
| MGG2-110(225) |
Φ110 |
110 |
225 |
145 |
18 |
6.5 |
| MGG2-120(225) |
Φ120 |
120 |
225 |
145 |
18 |
7.0 |
| MGG2-130(225) |
Φ130 |
130 |
225 |
155 |
18 |
9.0 |
| MGG2-150(225) |
Φ150 |
150 |
225 |
160 |
18 |
9.4 |
| MGG2-170(225) |
Φ170 |
170 |
225 |
180 |
18 |
9.8 |
| MGG2-200(225) |
Φ200 |
200 |
225 |
210 |
18 |
10.5 |
| MGG2-150(250) |
Φ150 |
150 |
250 |
160 |
18 |
10.4 |
| MGG2-170(250) |
Φ170 |
170 |
250 |
180 |
18 |
10.8 |
| MGG2-200(250) |
Φ200 |
200 |
250 |
210 |
18 |
11.0 |
注：d尺寸可根据用户的需要确定，例：绝缘子盘径为Φ127时型号为MGG2-170/Φ127(4-Φ18)。
|
|
4）MGG(Z)型固定金具（固定支撑）

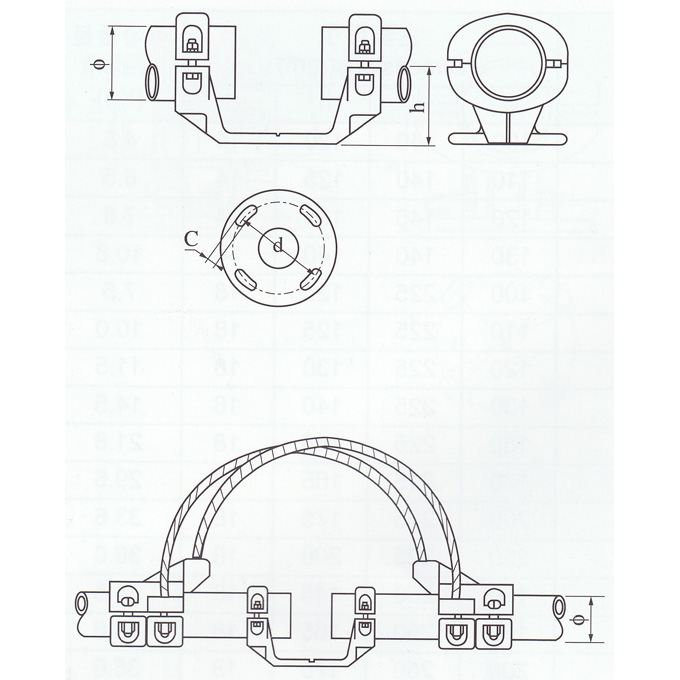

Bus-bar Supports of Type MGG(Z)(Fixed Support Type) |
 |
| 型号Catalog No. |
管母线外径
Bus-Bar Dia(mm) |
主要尺寸Dimensions(mm) |
参考重量
Weight(kg) |
| Φ |
d |
h |
c |
| MGG-100Z(140) |
Φ100 |
100 |
140 |
120 |
14 |
4.5 |
| MGG-110Z(140) |
Φ110 |
110 |
140 |
125 |
14 |
6.5 |
| MGG-120Z(140) |
Φ120 |
120 |
140 |
130 |
14 |
7.8 |
| MGG-130Z(140) |
Φ130 |
130 |
140 |
140 |
14 |
10.8 |
| MGG-100Z(225) |
Φ100 |
100 |
225 |
120 |
18 |
7.5 |
| MGG-110Z(225) |
Φ110 |
110 |
225 |
125 |
18 |
10.0 |
| MGG-120Z(225) |
Φ120 |
120 |
225 |
130 |
18 |
11.5 |
| MGG-130Z(225) |
Φ130 |
130 |
225 |
140 |
18 |
14.5 |
| MGG-150Z(225) |
Φ150 |
150 |
225 |
145 |
18 |
21.8 |
| MGG-170Z(225) |
Φ170 |
170 |
225 |
165 |
18 |
29.5 |
| MGG-200Z(225) |
Φ200 |
200 |
225 |
175 |
18 |
33.6 |
| MGG-250Z(225) |
Φ250 |
250 |
225 |
200 |
18 |
36.0 |
| MGG-150Z(250) |
Φ150 |
150 |
250 |
145 |
18 |
24.5 |
| MGG-170Z(250) |
Φ170 |
170 |
250 |
165 |
18 |
33.8 |
| MGG-200Z(250) |
Φ200 |
200 |
250 |
175 |
18 |
35.0 |
| MGG-250Z(250) |
Φ250 |
250 |
254 |
200 |
18 |
36.0 |
注：d尺寸可根据用户的需要确定，例：绝缘子盘径为Φ127时型号为MGG-170Z/Φ127(4-Φ18)
|
|
5）MGGH(Z)型固定金具（滑动支撑）

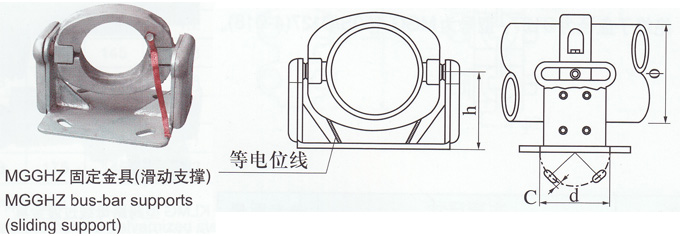

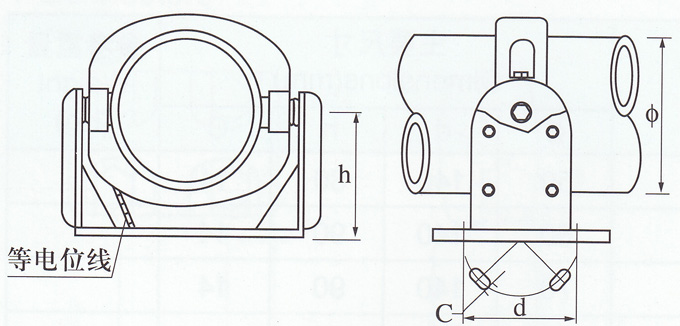

Bus-bar Supports of Type MGGH(Z)(Sliding Support Type) |
 |
| 型号Catalog No. |
管母线外径
Bus-Bar Dia(mm) |
主要尺寸Dimensions(mm) |
参考重量
Weight(kg) |
| Φ |
d |
h |
c |
| MGGH-100Z(140) |
Φ100 |
100 |
140 |
120 |
14 |
5.3 |
| MGGH-110Z(140) |
Φ110 |
110 |
140 |
125 |
14 |
7.3 |
| MGGH-120Z(140) |
Φ120 |
120 |
140 |
130 |
14 |
8.6 |
| MGGH-130Z(140) |
Φ130 |
130 |
140 |
140 |
14 |
11.6 |
| MGGH-100Z(225) |
Φ100 |
100 |
225 |
120 |
18 |
8.3 |
| MGGH-110Z(225) |
Φ110 |
110 |
225 |
125 |
18 |
11.0 |
| MGGH-120Z(225) |
Φ120 |
120 |
225 |
130 |
18 |
12.3 |
| MGGH-130Z(225) |
Φ130 |
130 |
225 |
140 |
18 |
15.3 |
| MGGH-150Z(225) |
Φ150 |
150 |
225 |
145 |
18 |
22.3 |
| MGGH-170Z(225) |
Φ170 |
170 |
225 |
165 |
18 |
29.0 |
| MGGH-200Z(225) |
Φ200 |
200 |
225 |
175 |
18 |
34.4 |
| MGGH-250Z(225) |
Φ250 |
250 |
225 |
200 |
18 |
36.8 |
| MGGH-150Z(250) |
Φ150 |
150 |
250 |
145 |
18 |
25.3 |
| MGGH-170Z(250) |
Φ170 |
170 |
250 |
165 |
18 |
34.6 |
| MGGH-200Z(250) |
Φ200 |
200 |
250 |
175 |
18 |
35.8 |
| MGGH-250Z(250) |
Φ250 |
250 |
254 |
200 |
18 |
37.5 |
注：d尺寸可根据用户的需要确定，例：绝缘子盘径为Φ127时型号为MGGH-170Z/Φ127(4-Φ18)。
|
|
6）MGG(S)型固定金具（固定支撑）
Bus-bar Supports of Type MGG(S)(Fixed Support Type) |
 |
| 型号Catalog No. |
管母线外径
Bus-Bar Dia(mm) |
主要尺寸Dimensions(mm) |
参考重量
Weight(kg) |
| Φ |
d |
h |
c |
| MGG-50 |
Φ50 |
50 |
140 |
80 |
14 |
|
| MGG-60 |
Φ60 |
60 |
140 |
90 |
14 |
|
| MGG-70 |
Φ70 |
70 |
140 |
90 |
14 |
|
| MGG-80 |
Φ80 |
80 |
140 |
98 |
14 |
|
| MGG-85 |
Φ85 |
85 |
140 |
100 |
14 |
|
| MGG-90 |
Φ90 |
90 |
140 |
102 |
14 |
|
| MGG-100 |
Φ100 |
100 |
140 |
114 |
14 |
|
| MGG-110 |
Φ110 |
110 |
140 |
120 |
14 |
|
| MGG-120 |
Φ120 |
120 |
140 |
122 |
14 |
|
| MGG-130 |
Φ130 |
130 |
140 |
135 |
14 |
|
| MGG-80(225) |
Φ80 |
80 |
225 |
98 |
18 |
|
| MGG-85(225) |
Φ85 |
85 |
225 |
100 |
18 |
|
| MGG-90(225) |
Φ90 |
90 |
225 |
102 |
18 |
|
| MGG-100(225) |
Φ100 |
100 |
225 |
114 |
18 |
|
| MGG-110(225) |
Φ110 |
110 |
225 |
120 |
18 |
|
| MGG-120(225) |
Φ120 |
120 |
225 |
122 |
18 |
|
| MGG-130(225) |
Φ130 |
130 |
225 |
135 |
18 |
|
| MGG-150(225) |
Φ150 |
150 |
225 |
150 |
18 |
|
| MGG-170(225) |
Φ170 |
170 |
225 |
170 |
18 |
|
| MGG-150(250) |
Φ150 |
150 |
250 |
150 |
18 |
|
| MGG-170(250) |
Φ170 |
170 |
250 |
170 |
18 |
|
注：d尺寸可根据用户的需要确定，例：绝缘子盘径为Φ127，型号为MGG-150S/Φ127(4-Φ18)。
|
|

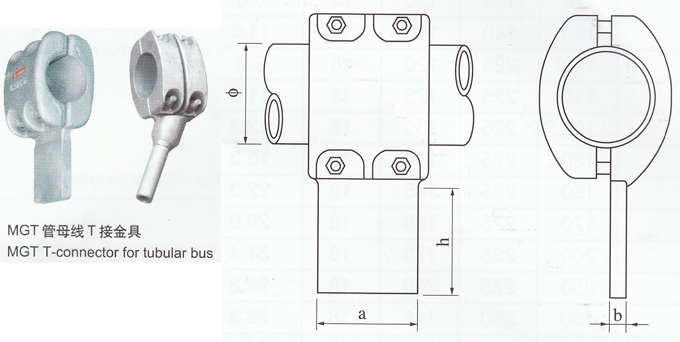

7）MGT型T接金具

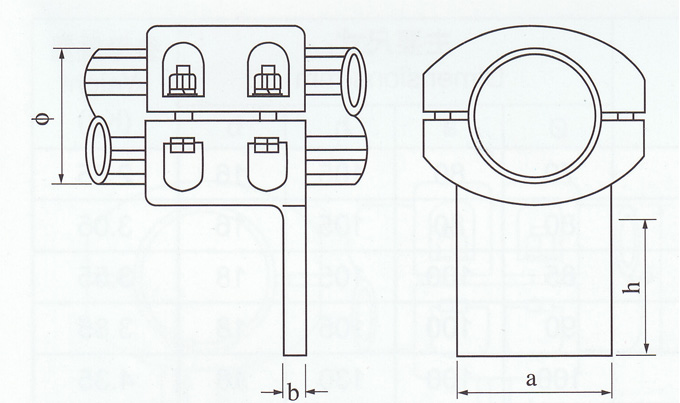

T-Connerctors(Type MGT) |
 |
| 型号Catalog No. |
管母线外径
Bus-Bar Dia(mm) |
主要尺寸Dimensions(mm) |
参考重量
Weight(kg) |
| Φ |
a |
h |
b |
| MGT-50 |
Φ50 |
50 |
50 |
80 |
14 |
2.3 |
| MGT-60 |
Φ60 |
60 |
80 |
85 |
16 |
2.8 |
| MGT-70 |
Φ70 |
70 |
80 |
85 |
16 |
3.5 |
| MGT-80 |
Φ80 |
80 |
80 |
85 |
16 |
4.0 |
| MGT-85 |
Φ85 |
85 |
100 |
105 |
18 |
4.2 |
| MGT-90 |
Φ90 |
90 |
100 |
105 |
18 |
4.2 |
| MGT-100 |
Φ100 |
100 |
100 |
105 |
18 |
5.2 |
| MGT-110 |
Φ110 |
110 |
100 |
105 |
18 |
5.2 |
| MGT-120 |
Φ120 |
120 |
100 |
105 |
18 |
5.2 |
| MGT-130 |
Φ130 |
130 |
125 |
130 |
20 |
7.2 |
| MGT-150 |
Φ150 |
150 |
125 |
130 |
20 |
8.2 |
| MGT-170 |
Φ170 |
170 |
150 |
150 |
22 |
10.5 |
| MGT-200 |
Φ200 |
200 |
220 |
220 |
24 |
17.0 |
| MGT-250 |
Φ250 |
250 |
220 |
220 |
24 |
23.0 |
|
|

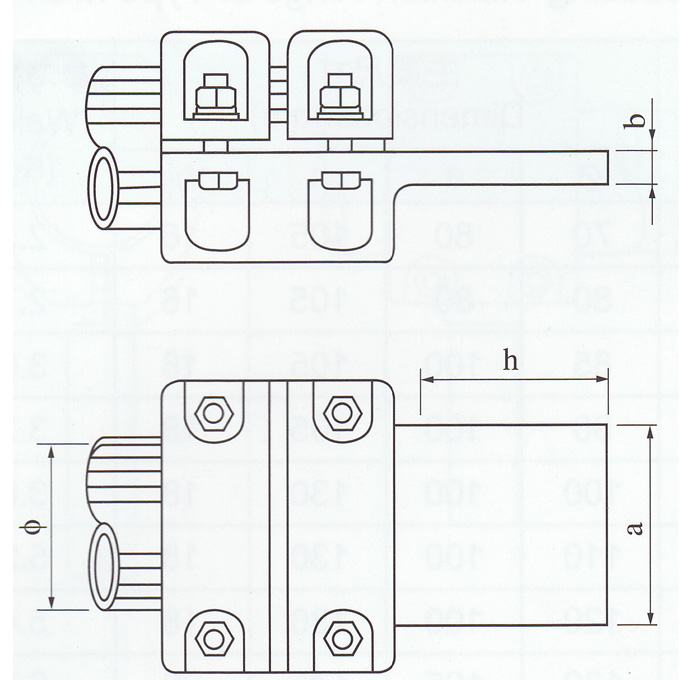

8）MGP型水平设备线夹

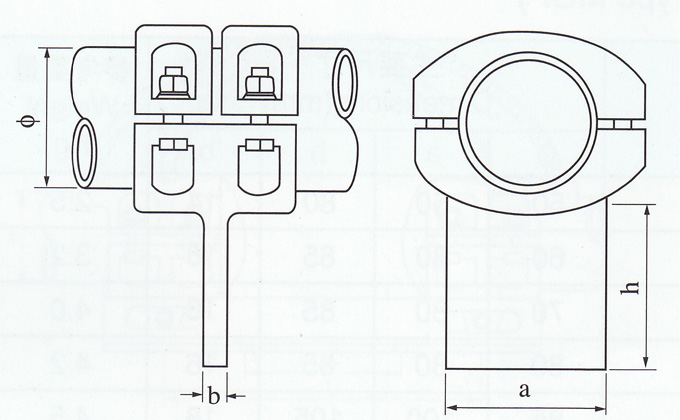

Horizontal Terminal Connectors(Type MGP) |
 |
| 型号Catalog No. |
管母线外径
Bus-Bar Dia(mm) |
主要尺寸Dimensions(mm) |
参考重量
Weight(kg) |
| Φ |
a |
h |
b |
| MGP-50 |
Φ50 |
50 |
50 |
80 |
14 |
2.5 |
| MGP-60 |
Φ60 |
60 |
80 |
85 |
16 |
3.2 |
| MGP-70 |
Φ70 |
70 |
80 |
85 |
16 |
4.0 |
| MGP-80 |
Φ80 |
80 |
80 |
85 |
16 |
4.2 |
| MGP-85 |
Φ85 |
85 |
100 |
105 |
18 |
4.5 |
| MGP-90 |
Φ90 |
90 |
100 |
105 |
18 |
4.6 |
| MGP-100 |
Φ100 |
100 |
100 |
105 |
18 |
5.0 |
| MGP-110 |
Φ110 |
110 |
100 |
105 |
18 |
5.8 |
| MGP-120 |
Φ120 |
120 |
100 |
105 |
18 |
6.0 |
| MGP-130 |
Φ130 |
130 |
125 |
130 |
20 |
6.7 |
| MGP-150 |
Φ150 |
150 |
125 |
130 |
20 |
8.0 |
| MGP-170 |
Φ170 |
170 |
150 |
150 |
22 |
10.5 |
| MGP-200 |
Φ200 |
200 |
220 |
220 |
24 |
17.0 |
| MGP-250 |
Φ250 |
250 |
220 |
220 |
24 |
23.0 |
|
|
9）MGT(C)型垂直设备线夹
Vertical Terminal Connectors of Type MGT(C) |
 |
| 型号Catalog No. |
管母线外径
Bus-Bar Dia(mm) |
主要尺寸Dimensions(mm) |
参考重量
Weight(kg) |
| Φ |
a |
h |
b |
| MGT-50C |
Φ50 |
50 |
50 |
80 |
14 |
2.0 |
| MGT-60C |
Φ60 |
60 |
80 |
85 |
16 |
2.3 |
| MGT-70C |
Φ70 |
70 |
80 |
85 |
16 |
2.5 |
| MGT-80C |
Φ80 |
80 |
80 |
85 |
16 |
2.7 |
| MGT-85C |
Φ85 |
85 |
100 |
105 |
18 |
3.0 |
| MGT-90C |
Φ90 |
90 |
100 |
105 |
18 |
3.3 |
| MGT-100C |
Φ100 |
100 |
100 |
105 |
18 |
3.8 |
| MGT-110C |
Φ110 |
110 |
100 |
105 |
18 |
5.2 |
| MGT-120C |
Φ120 |
120 |
100 |
105 |
18 |
5.4 |
| MGT-130C |
Φ130 |
130 |
125 |
130 |
20 |
6.7 |
| MGT-150C |
Φ150 |
150 |
125 |
130 |
20 |
8.0 |
| MGT-170C |
Φ170 |
170 |
150 |
150 |
22 |
10.5 |
| MGT-200C |
Φ200 |
200 |
220 |
220 |
24 |
17.0 |
| MGT-250C |
Φ250 |
250 |
270 |
250 |
30 |
25.0 |
|
|
10）MGT(CD)型管母线消振环T形线夹
T-Connectors with Reducing Vibration Rings of Type MGT(CD) |
 |
| 型号Catalog No. |
管母线外径
Bus-Bar Dia(mm) |
主要尺寸Dimensions(mm) |
参考重量
Weight(kg) |
| Φ |
a |
h |
b |
| MGT-70CS |
Φ70 |
70 |
80 |
105 |
16 |
2.5 |
| MGT-80CS |
Φ80 |
80 |
80 |
105 |
16 |
2.7 |
| MGT-85CS |
Φ85 |
85 |
100 |
105 |
18 |
3.0 |
| MGT-90CS |
Φ90 |
90 |
100 |
105 |
18 |
3.3 |
| MGT-100CS |
Φ100 |
100 |
100 |
130 |
18 |
3.8 |
| MGT-110CS |
Φ110 |
110 |
100 |
130 |
18 |
5.2 |
| MGT-120CS |
Φ120 |
120 |
100 |
130 |
18 |
5.4 |
, | MGT-130CS |
Φ130 |
130 |
125 |
145 |
20 |
6.7 |
| MGT-150CS |
Φ150 |
150 |
125 |
145 |
20 |
8.0 |
| MGT-170CS |
Φ170 |
170 |
150 |
150 |
22 |
10.5 |
| MGT-200CS |
Φ200 |
200 |
220 |
220 |
22 |
13.5 | |
, 5>
Φ100
100 |
225 |
120 |
18 |
8.3 |
| MGGH-110Z(225) |
Φ110 |
110 |
225 |
125 |
18 |
11.0 |
| MGGH-120Z(225) |
Φ120 |
120 |
225 |
130 |
18 |
12.3 |
| MGGH-130Z(225) |
Φ130 |
130 |
225 |
140 |
18 |
15.3 |
| MGGH-150Z(225) |
Φ150 |
150 |
225 |
145 |
18 |
22.3 |
| MGGH-170Z(225) |
Φ170 |
170 |
225 |
165 |
18 |
29.0 |
| MGGH-200Z(225) |
Φ200 |
200 |
225 |
175 |
18 |
34.4 |
| MGGH-250Z(225) |
Φ250 |
250 |
225 |
200 |
18 |
36.8 |
| MGGH-150Z(250) |
Φ150 |
150 |
250 |
145 |
18 |
25.3 |
| MGGH-170Z(250) |
Φ170 |
170 |
250 |
165 |
18 |
34.6 |
| MGGH-200Z(250) |
Φ200 |
200 |
250 |
175 |
18 |
35.8 |
| MGGH-250Z(250) |
Φ250 |
250 |
254 |
200 |
18 |
37.5 |
注：d尺寸可根据用户的需要确定，例：绝缘子盘径为Φ127时型号为MGGH-170Z/Φ127(4-Φ18)。
|
6）MGG(S)型固定金具（固定支撑）
Bus-bar Supports of Type MGG(S)(Fixed Support Type) |
|
| 型号Catalog No. |
管母线外径
Bus-Bar Dia(mm) |
主要尺寸Dimensions(mm) |
参考重量
Weight(kg) |
| Φ |
d |
h |
c |
| MGG-50 |
Φ50 |
50 |
140 |
80 |
14 |
|
| MGG-60 |
Φ60 |
60 |
140 |
90 |
14 |
|
| MGG-70 |
Φ70 |
70 |
140 |
90 |
14 |
|
| MGG-80 |
Φ80 |
80 |
140 |
98 |
14 |
|
| MGG-85 |
Φ85 |
85 |
140 |
100 |
14 |
|
| MGG-90 |
Φ90 |
90 |
140 |
102 |
14 |
|
| MGG-100 |
Φ100 |
100 |
140 |
114 |
14 |
|
| MGG-110 |
Φ110 |
110 |
140 |
120 |
14 |
|
| MGG-120 |
Φ120 |
120 |
140 |
122 |
14 |
|
| MGG-130 |
Φ130 |
130 |
140 |
135 |
14 |
|
| MGG-80(225) |
Φ80 |
80 |
225 |
98 |
18 |
|
| MGG-85(225) |
Φ85 |
85 |
225 |
100 |
18 |
|
| MGG-90(225) |
Φ90 |
90 |
225 |
102 |
18 |
|
| MGG-100(225) |
Φ100 |
100 |
225 |
114 |
18 |
|
| MGG-110(225) |
Φ110 |
110 |
225 |
120 |
18 |
|
| MGG-120(225) |
Φ120 |
120 |
225 |
122 |
18 |
|
| MGG-130(225) |
Φ130 |
130 |
225 |
135 |
18 |
|
| MGG-150(225) |
Φ150 |
150 |
225 |
150 |
18 |
|
| MGG-170(225) |
Φ170 |
170 |
225 |
170 |
18 |
|
| MGG-150(250) |
Φ150 |
150 |
250 |
150 |
18 |
|
| MGG-170(250) |
Φ170 |
170 |
250 |
170 |
18 |
|
注：d尺寸可根据用户的需要确定，例：绝缘子盘径为Φ127，型号为MGG-150S/Φ127(4-Φ18)。
|
|
7）MGT型T接金具
T-Connerctors(Type MGT) |
|
| 型号Catalog No. |
管母线外径
Bus-Bar Dia(mm) |
主要尺寸Dimensions(mm) |
参考重量
Weight(kg) |
| Φ |
a |
h |
b |
| MGT-50 |
Φ50 |
50 |
50 |
80 |
14 |
2.3 |
| MGT-60 |
Φ60 |
60 |
80 |
85 |
16 |
2.8 |
| MGT-70 |
Φ70 |
70 |
80 |
85 |
16 |
3.5 |
| MGT-80 |
Φ80 |
80 |
80 |
85 |
16 |
4.0 |
| MGT-85 |
Φ85 |
85 |
100 |
105 |
18 |
4.2 |
| MGT-90 |
Φ90 |
90 |
100 |
105 |
18 |
4.2 |
| MGT-100 |
Φ100 |
100 |
100 |
105 |
18 |
5.2 |
| MGT-110 |
Φ110 |
110 |
100 |
105 |
18 |
5.2 |
| MGT-120 |
Φ120 |
120 |
100 |
105 |
18 |
5.2 |
| MGT-130 |
Φ130 |
130 |
125 |
130 |
20 |
7.2 |
| MGT-150 |
Φ150 |
150 |
125 |
130 |
20 |
8.2 |
| MGT-170 |
Φ170 |
170 |
150 |
150 |
22 |
10.5 |
| MGT-200 |
Φ200 |
200 |
220 |
220 |
24 |
17.0 |
| MGT-250 |
Φ250 |
250 |
220 |
220 |
24 |
23.0 |
|
|
8）MGP型水平设备线夹
Horizontal Terminal Connectors(Type MGP) |
|
| 型号Catalog No. |
管母线外径
Bus-Bar Dia(mm) |
主要尺寸Dimensions(mm) |
参考重量
Weight(kg) |
| Φ |
a |
h |
b |
| MGP-50 |
Φ50 |
50 |
50 |
80 |
14 |
2.5 |
| MGP-60 |
Φ60 |
60 |
80 |
85 |
16 |
3.2 |
| MGP-70 |
Φ70 |
70 |
80 |
85 |
16 |
4.0 |
| MGP-80 |
Φ80 |
80 |
80 |
85 |
16 |
4.2 |
| MGP-85 |
Φ85 |
85 |
100 |
105 |
18 |
4.5 |
| MGP-90 |
Φ90 |
90 |
100 |
105 |
18 |
4.6 |
| MGP-100 |
Φ100 |
100 |
100 |
105 |
18 |
5.0 |
| MGP-110 |
Φ110 |
110 |
100 |
105 |
18 |
5.8 |
| MGP-120 |
Φ120 |
120 |
100 |
105 |
18 |
6.0 |
| MGP-130 |
Φ130 |
130 |
125 |
130 |
20 |
6.7 |
| MGP-150 |
Φ150 |
150 |
125 |
130 |
20 |
8.0 |
| MGP-170 |
Φ170 |
170 |
150 |
150 |
22 |
10.5 |
| MGP-200 |
Φ200 |
200 |
220 |
220 |
24 |
17.0 |
| MGP-250 |
Φ250 |
250 |
220 |
220 |
24 |
23.0 |
|
|
9）MGT(C)型垂直设备线夹
Vertical Terminal Connectors of Type MGT(C) |
|
| 型号Catalog No. |
管母线外径
Bus-Bar Dia(mm) |
主要尺寸Dimensions(mm) |
参考重量
Weight(kg) |
| Φ |
a |
h |
b |
| MGT-50C |
Φ50 |
50 |
50 |
80 |
14 |
2.0 |
| MGT-60C |
Φ60 |
60 |
80 |
85 |
16 |
2.3 |
| MGT-70C |
Φ70 |
70 |
80 |
85 |
16 |
2.5 |
| MGT-80C |
Φ80 |
80 |
80 |
85 |
16 |
2.7 |
| MGT-85C |
Φ85 |
85 |
100 |
105 |
18 |
3.0 |
| MGT-90C |
Φ90 |
90 |
100 |
105 |
18 |
3.3 |
| MGT-100C |
Φ100 |
100 |
100 |
105 |
18 |
3.8 |
| MGT-110C |
Φ110 |
110 |
100 |
105 |
18 |
5.2 |
| MGT-120C |
Φ120 |
120 |
100 |
105 |
18 |
5.4 |
| MGT-130C |
Φ130 |
130 |
125 |
130 |
20 |
6.7 |
| MGT-150C |
Φ150 |
150 |
125 |
130 |
20 |
8.0 |
| MGT-170C |
Φ170 |
170 |
150 |
150 |
22 |
10.5 |
| MGT-200C |
Φ200 |
200 |
220 |
220 |
24 |
17.0 |
| MGT-250C |
Φ250 |
250 |
270 |
250 |
30 |
25.0 |
|
|
10）MGT(CD)型管母线消振环T形线夹
T-Connectors with Reducing Vibration Rings of Type MGT(CD) |
|
| 型号Catalog No. |
管母线外径
Bus-Bar Dia(mm) |
主要尺寸Dimensions(mm) |
参考重量
Weight(kg) |
| Φ |
a |
h |
b |
| MGT-70CS |
Φ70 |
70 |
80 |
105 |
16 |
2.5 |
| MGT-80CS |
Φ80 |
80 |
80 |
105 |
16 |
2.7 |
| MGT-85CS |
Φ85 |
85 |
100 |
105 |
18 |
3.0 |
| MGT-90CS |
Φ90 |
90 |
100 |
105 |
18 |
3.3 |
| MGT-100CS |
Φ100 |
100 |
100 |
130 |
18 |
3.8 |
| MGT-110CS |
Φ110 |
110 |
100 |
130 |
18 |
5.2 |
| MGT-120CS |
Φ120 |
120 |
100 |
130 |
18 |
5.4 |
, | MGT-130CS |
Φ130 |
130 |
125 |
145 |
20 |
6.7 |
| MGT-150CS |
Φ150 |
150 |
125 |
145 |
20 |
8.0 |
| MGT-170CS |
Φ170 |
170 |
150 |
150 |
22 |
10.5 |
| MGT-200CS |
Φ200 |
200 |
220 |
220 |
22 |
13.5 | |
