管形母线金具（21-30）

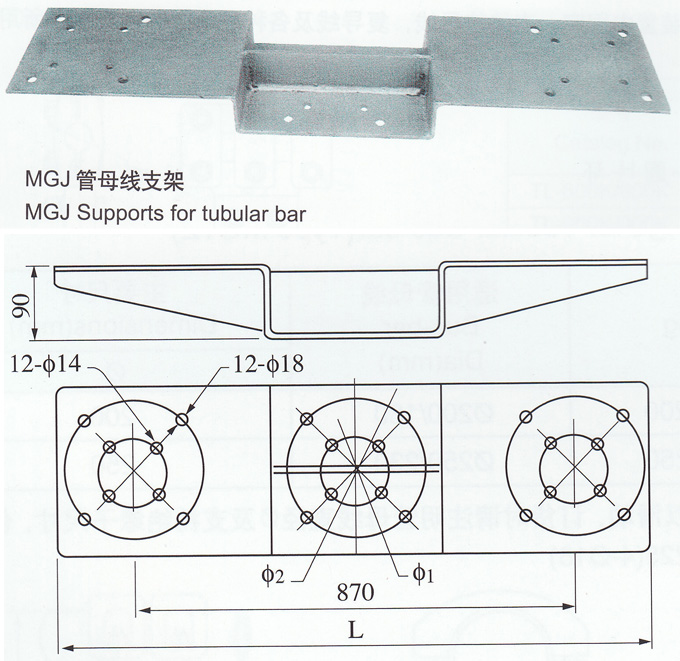

21）MGJ型支架

Supports(Type MGJ)

型号Catalog No.	主要尺寸Dimensiongs(mm)			参考重量 Weight(mm)
型号Catalog No.	Φ1	Φ2	L	参考重量 Weight(mm)
MGJ-104	140		1040	14.4
MGJ-110	140	225	1100	21.5
MGJ-115	140	250	1150	24.1

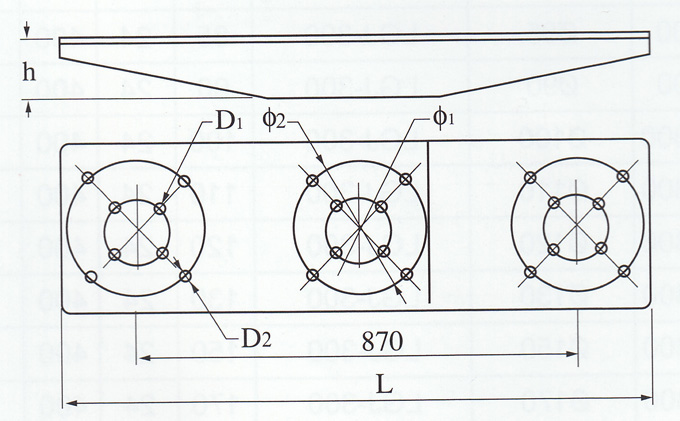

22）MGJ(B)型支架

Supports of Type MGJ(B)

型号Catalog No.	主要尺寸Dimensiongs(mm)						参考重量 Weight(mm)
型号Catalog No.	Φ1	Φ2	D1	D2	L	h	参考重量 Weight(mm)
MGJ-104B	140		14		1040	50	10.3
MGJ-110B	140	225	14	18	1100	65	17.5
MGJ-115B	140	250	14	18	1150	65	24.6

注：尺寸Φ1、Φ2可以根据用户需要确定，订货时请注明:例如：MGJ-104B/Φ250(4-Φ18)。

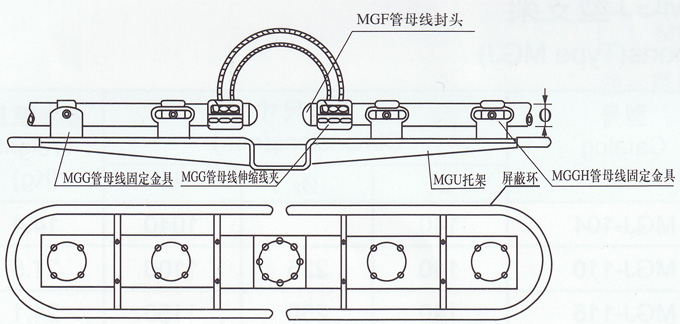

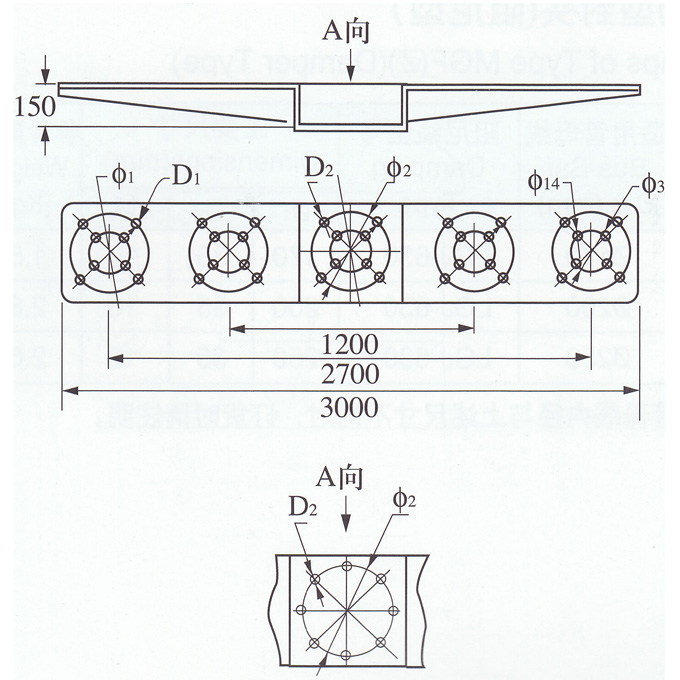

23）MGY型支架

Supports(Type MGU)

型号Catalog No.	主要尺寸Dimensiongs(mm)					参考重量 Weight(mm)
型号Catalog No.	Φ1	Φ2	Φ3	D1	D2	参考重量 Weight(mm)
MGU-300A	225	225	140	18	18	75.0
MGU-300B	250	250	140	18	18	90.7
MGU-300C(Φ254)	225	254			8孔*18	122.8
MGU-300D	225	250		18	22	112.5

注：尺寸Φ1、Φ2可以根据用户需要确定，订货时请注明:例如：MGU-300A/Φ250(4-Φ18)。

24）MGTZ型管母线支持金具

Supports Fittings for Tubular Bus-bar(Type MGTZ)

型号Catalog No.	适用管母线 Bus-Bar Dia(mm)	主要尺寸Dimensiongs(mm)
型号Catalog No.	适用管母线 Bus-Bar Dia(mm)	Φ
MGTZ-200	Φ200/180	200
MGTZ-250	Φ250/230	250

注：管母线可以滑动，订货晴注明母线直径Φ及支持绝缘子尺寸，例如：MGTZ-200/Φ225(4-Φ18)

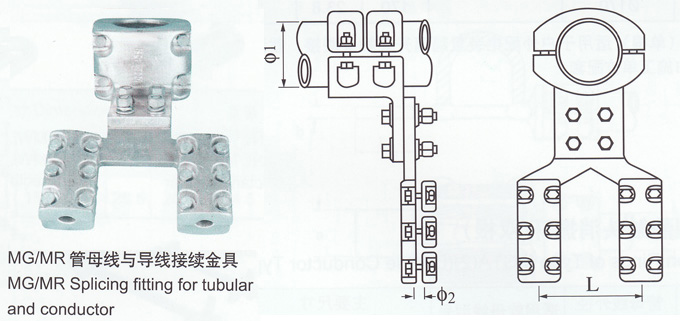

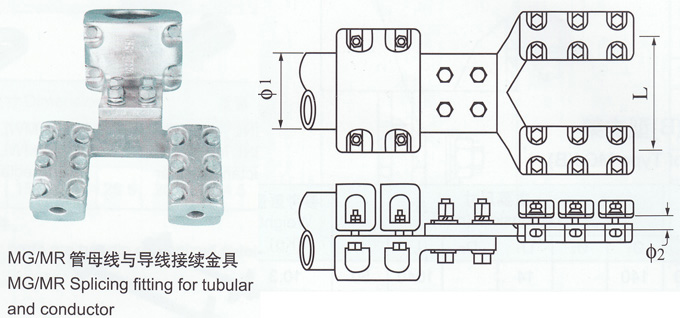

25）MG/MR(A)型T型线夹(0°)

T-Connectors of Type MG/MR(A)(0°)

型号Catalog No.	管母线外径 Bus-Bar Dia.(mm)	引下线型号 Conductor Type	主要尺寸Dimensions(mm)			参考重量 Weight (kg)
型号Catalog No.	管母线外径 Bus-Bar Dia.(mm)	引下线型号 Conductor Type	Φ1	Φ2	L	参考重量 Weight (kg)
MG/MR-70A-300	Φ70	LGJ-300	70	24	400	18.0
MG/MR-80A-300	Φ80	LGJ-300	80	24	400	19.0
MG/MR-85A-300	Φ85	LGJ-300	85	24	400	19.0
MG/MR-90A-300	Φ90	LGJ-300	90	24	400	19.3
MG/MR-100A-300	Φ100	LGJ-300	100	24	400	19.5
MG/MR-110A-300	Φ110	LGJ-300	110	24	400	20.3
MG/MR-120A-300	Φ120	LGJ-300	120	24	400	20.5
MG/MR-130A-300	Φ130	LGJ-300	130	24	400	22.5
MG/MR-150A-300	Φ150	LGJ-300	150	24	400	23.4
MG/MR-170A-300	Φ170	LGJ-300	170	24	400	24.5
MG/MR-200A-300	Φ200	LGJ-300	200	24	400	26.0

注：用户所需引下线与上述导线不同时，订货时请注明型号。例如：引下线为LGJ-630，则型号为MG/MR-130A-630.

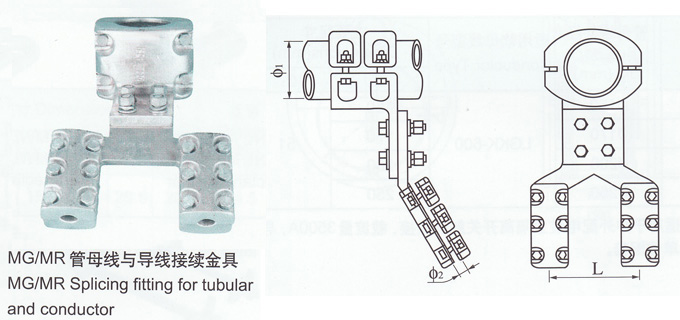

26）MG/MR(B)型T型线夹(30°)

T-Connectors of Type MG/MR(B)(30°)

型号Catalog No.	管母线外径 Bus-Bar Dia.(mm)	引下线型号 Conductor Type	主要尺寸Dimensions(mm)			参考重量 Weight (kg)
型号Catalog No.	管母线外径 Bus-Bar Dia.(mm)	引下线型号 Conductor Type	Φ1	Φ2	L	参考重量 Weight (kg)
MG/MR-70B-300	Φ70	LGJ-300	70	24	400	18.0
MG/MR-80B-300	Φ80	LGJ-300	80	24	400	19.0
MG/MR-85B-300	Φ85	LGJ-300	85	24	400	19.0
MG/MR-90B-300	Φ90	LGJ-300	90	24	400	19.3
MG/MR-100B-300	Φ100	LGJ-300	100	24	400	19.5
MG/MR-110B-300	Φ110	LGJ-300	110	24	400	20.3
MG/MR-120B-300	Φ120	LGJ-300	120	24	400	20.5
MG/MR-130B-300	Φ130	LGJ-300	130	24	400	22.5
MG/MR-150B-300	Φ150	LGJ-300	150	24	400	23.4
MG/MR-170B-300	Φ170	LGJ-300	170	24	400	24.5
MG/MR-200B-300	Φ200	LGJ-300	200	24	400	26.0

注：用户所需引下线与上述导线不同时，订货时请注明型号。例如：引下线为LGJ-630，则型号为MG/MR-130B-630.

27）MG/MR(A)型T型线夹(90°)

T-Connectors of Type MG/MR(A)(90°)

型号Catalog No.	管母线外径 Bus-Bar Dia.(mm)	引下线型号 Conductor Type	主要尺寸Dimensions(mm)			参考重量 Weight (kg)
型号Catalog No.	管母线外径 Bus-Bar Dia.(mm)	引下线型号 Conductor Type	Φ1	Φ2	L	参考重量 Weight (kg)
MG/MR-70C-300	Φ70	LGJ-300	70	24	400	18.0
MG/MR-80C-300	Φ80	LGJ-300	80	24	400	19.0
MG/MR-85C-300	Φ85	LGJ-300	85	24	400	19.0
MG/MR-90C-300	Φ90	LGJ-300	90	24	400	19.3
MG/MR-100C-300	Φ100	LGJ-300	100	24	400	19.5
MG/MR-110C-300	Φ110	LGJ-300	110	24	400	20.3
MG/MR-120C-300	Φ120	LGJ-300	120	24	400	20.5
MG/MR-130C-300	Φ130	LGJ-300	130	24	400	22.5
MG/MR-150C-300	Φ150	LGJ-300	150	24	400	23.4
MG/MR-170C-300	Φ170	LGJ-300	170	24	400	24.5
MG/MR-200C-300	Φ200	LGJ-300	200	24	400	26.0

注：用户所需引下线与上述导线不同时，订货时请注明型号。例如：引下线为LGJ-630，则型号为MG/MR-130C-630.

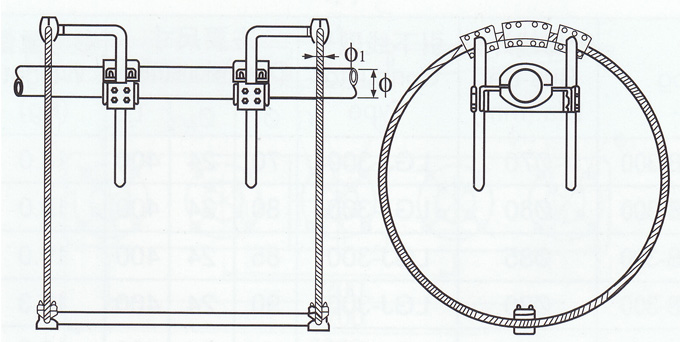

28）MGH(T)型可调消振环

Adjustable Reducing Vibration Rings of Type MGH(T)

型号Catalog No.	管母线外径 Bus-Bar Dia.(mm)	适用软母线型号 Conductor Type	主要尺寸Dimensions(mm)
			Φ	Φ1
MGH-150T	Φ150	LGKK-600	150	51
MGH-170T	Φ170		170
MGH-200T	Φ200		200
MGH-250T	Φ250		250

注：可调式消振环适用于户外配电装置隔离开关触头联结，载流量3500A，导线LGKK-600由施工单位配套。

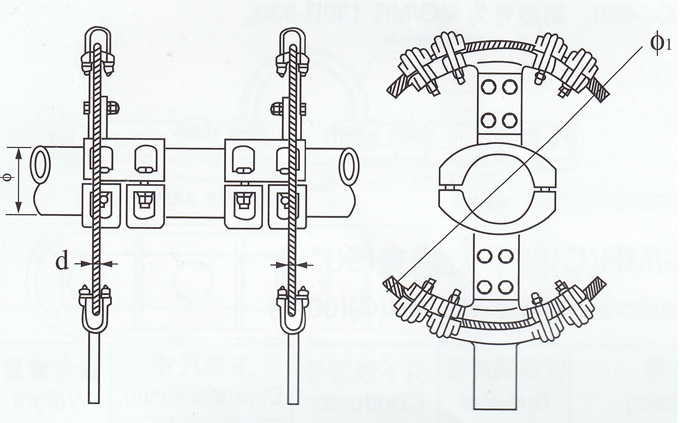

29）MGTA(1)型静触头消振环(单根)

Reducing Vibration Rings of Type MGTA(1)(Single Conductor Type)

型号Catalog No.	管母线外径 Bus-Bar Dia.(mm)	适用软母线型号 Conductor Type	主要尺寸Dimensions(mm)
型号Catalog No.	管母线外径 Bus-Bar Dia.(mm)	适用软母线型号 Conductor Type	Φ	d	Φ1
MGTA-80-1	Φ80	LGKK-240/30 LGJ-300-25	80	21.6 23.8	550
MGTA-100-1	Φ100		100
MGTA-120-1	Φ120		120
MGTA-130-1	Φ130		130
MGTA-150-1	Φ150		150
MGTA-170-1	Φ170		170

注：静触头消振环（单根）适用于户外配电装置隔离开关触头联结，载流体2000A，LGJ导线由施工单位配套。

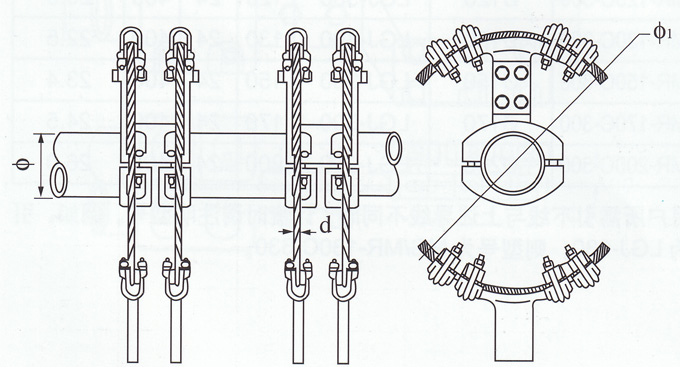

30）MGTA(2)型静触头消振环(双根)

Reducing Vibration Rings of Type MGTA(2)(Double Conductor Type)

型号Catalog No.	管母线外径 Bus-Bar Dia.(mm)	适用软母线型号 Conductor Type	主要尺寸Dimensions(mm)
			Φ	d	Φ1
MGTA-100-2	Φ100	LGKK-240/30	100	21.6	550
MGTA-130-2	Φ130		130
MGTA-150-2	Φ150		150
MGTA-170-2	Φ170		170

注：静触头消振环（单根）适用于户外配电装置隔离开关触头联结，载流体3150A，LGJ-240/30由施工单位配套。
