管形母线金具（51-59）

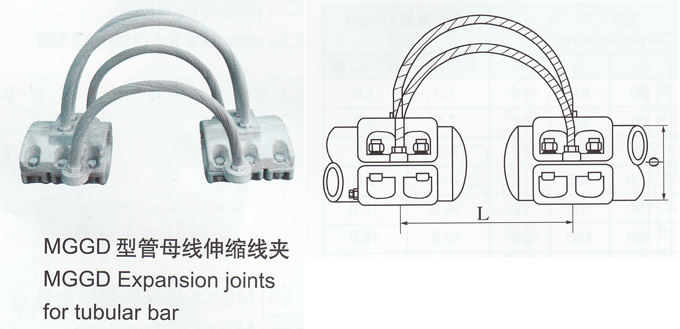

51)MGGD(WP)型管母线伸缩夹

Expansion Clamps for Tubular Bus-bar Type MGGD(WP)

型号Catalog No.	适用管母线 Bus-Bar Dia.(mm)	主要尺寸Dimensions(mm)		重量Weight(kg)
型号Catalog No.	适用管母线 Bus-Bar Dia.(mm)	Φ	L	重量Weight(kg)
MGGD-70WP	Φ70/64	70	400
MGGD-80WP	Φ80/72	80	400
MGGD-90WP	Φ90/80	90	400
MGGD-100WP	Φ100/90	100	400
MGGD-120WP	Φ120/112	120	450
MGGD-130WP	Φ130/116	130	450
MGGD-150WP	Φ150/136	150	450
MGGD-170WP	Φ170/156	170	500
MGGD-200WP	Φ200/180	200	500
MGGD-250WP	Φ250/230	250	500

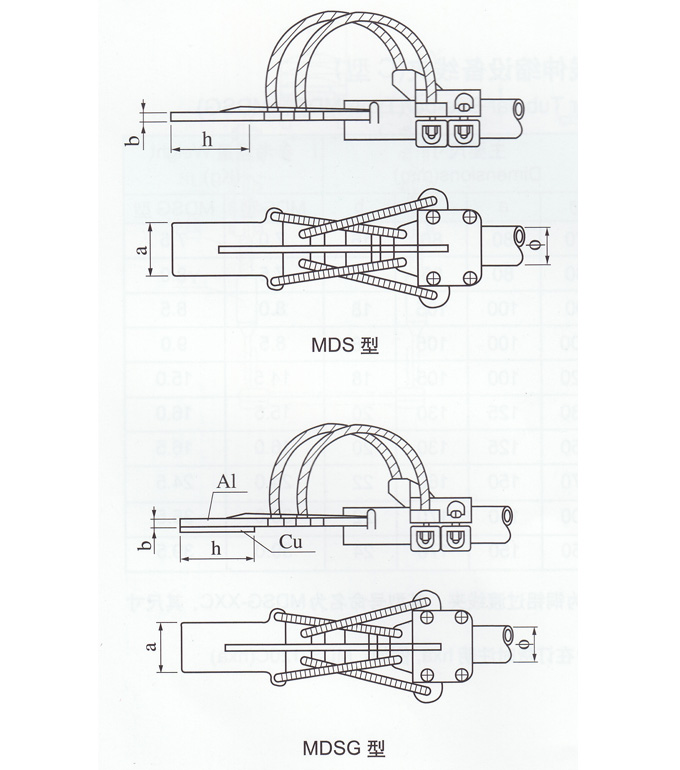

52)MDS、MDSG型管母线伸缩设备线夹(A型)

Flexible Teminal Connectors for Tubular Bus-bar(Type MDS、MDSG)

型号Catalog No.	适用管母线 Bus-Bar Dia.(mm)	主要尺寸Dimensions(mm)				重量Weight(kg)
型号Catalog No.	适用管母线 Bus-Bar Dia.(mm)	Φ	a	h	b	MDS型	MDSG型
MDS-70A	Φ70/64	70	80	85	16	7.0	7.5
MDS-80A	Φ80/72	80	80	85	16	7.5	8.0
MDS-90A	Φ90/80	90	100	105	18	8.0	8.5
MDS-100A	Φ100/90	100	100	105	18	8.5	9.0
MDS-120A	Φ120/112	120	100	105	18	14.5	15.0
MDS-130A	Φ130/116	130	125	130	20	15.5	16.0
MDS-150A	Φ150/136	150	125	130	20	16.0	16.5
MDS-170A	Φ170/156	170	150	160	22	24.0	24.5
MDS-200A	Φ200/180	200	150	170	22	36.0	36.5
MDS-250A	Φ250/230	250	150	170	24	39.0	39.5

注：1、MDS型为铝线夹；MDSG型为铜铝过渡线夹，其型号命名为MDSG-XXA，其尺寸与MDS型完全相同。
2、尺寸h和a如有变化，请用户在订货时注明h*a，例如：MDS-120A(h*a)。

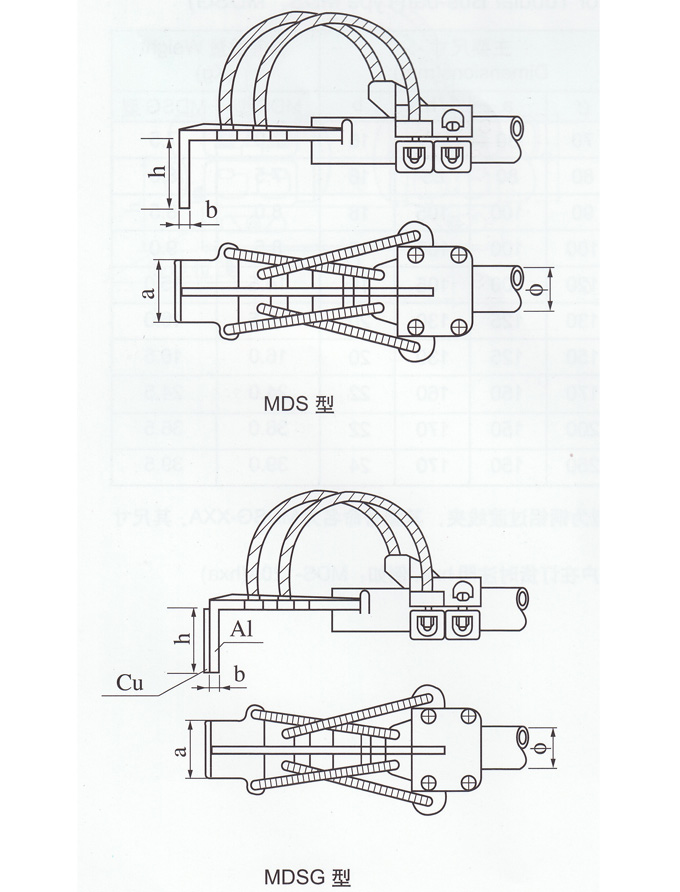

53)MDS、MDSG型管母线伸缩设备线夹(B型)

Flexible Teminal Connectors for Tubular Bus-bar(Type MDS、MDSG)

型号Catalog No.	适用管母线 Bus-Bar Dia.(mm)	主要尺寸Dimensions(mm)				重量Weight(kg)
型号Catalog No.	适用管母线 Bus-Bar Dia.(mm)	Φ	a	h	b	MDS型	MDSG型
MDS-70B	Φ70/64	70	80	85	16	7.0	7.5
MDS-80B	Φ80/72	80	80	85	16	7.5	8.0
MDS-90B	Φ90/80	90	100	105	18	8.0	8.5
MDS-100B	Φ100/90	100	100	105	18	8.5	9.0
MDS-120B	Φ120/112	120	100	105	18	14.5	15.0
MDS-130B	Φ130/116	130	125	130	20	15.5	16.0
MDS-150B	Φ150/136	150	125	130	20	16.0	16.5
MDS-170B	Φ170/156	170	150	160	22	24.0	24.5
MDS-200B	Φ200/180	200	150	170	22	36.0	36.5
MDS-250B	Φ250/230	250	150	170	24	39.0	39.5

注：1、MDS型为铝线夹；MDSG型为铜铝过渡线夹，其型号命名为MDSG-XXB，其尺寸与MDS型完全相同。
2、尺寸h和a如有变化，请用户在订货时注明h*a，例如：MDS-120A(h*a)。

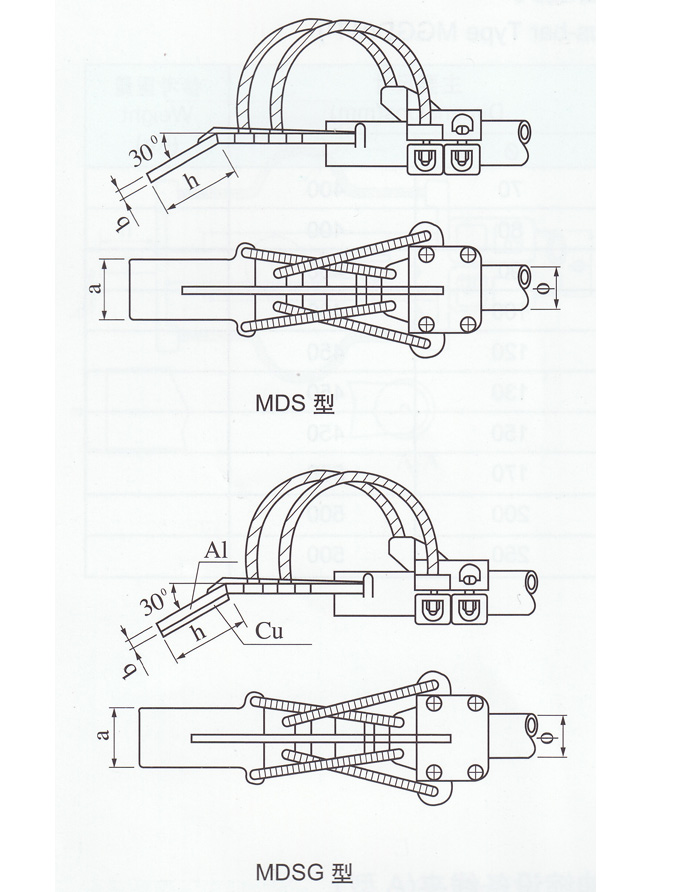

54)MDS、MDSG型管母线伸缩设备线夹(C型)

Flexible Teminal Connectors for Tubular Bus-bar(Type MDS、MDSG)

型号Catalog No.	适用管母线 Bus-Bar Dia.(mm)	主要尺寸Dimensions(mm)				重量Weight(kg)
型号Catalog No.	适用管母线 Bus-Bar Dia.(mm)	Φ	a	h	b	MDS型	MDSG型
MDS-70C	Φ70/64	70	80	85	16	7.0	7.5
MDS-80C	Φ80/72	80	80	85	16	7.5	8.0
MDS-90C	Φ90/80	90	100	105	18	8.0	8.5
MDS-100C	Φ100/90	100	100	105	18	8.5	9.0
MDS-120C	Φ120/112	120	100	105	18	14.5	15.0
MDS-130C	Φ130/116	130	125	130	20	15.5	16.0
MDS-150C	Φ150/136	150	125	130	20	16.0	16.5
MDS-170C	Φ170/156	170	150	160	22	24.0	24.5
MDS-200C	Φ200/180	200	150	170	22	36.0	36.5
MDS-250C	Φ250/230	250	150	170	24	39.0	39.5

注：1、MDS型为铝线夹；MDSG型为铜铝过渡线夹，其型号命名为MDSG-XXC，其尺寸与MDS型完全相同。
2、尺寸h和a如有变化，请用户在订货时注明h*a，例如：MDS-120A(h*a)。

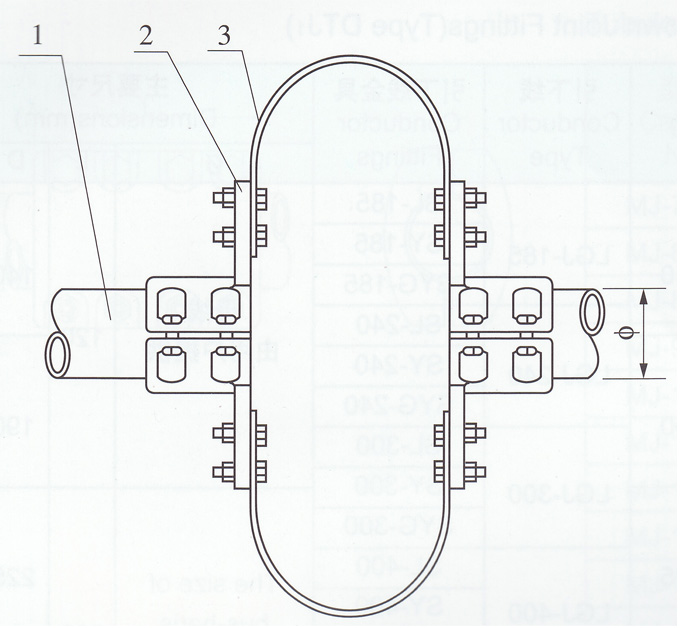

55）GGJ型管母线过渡接头

Tubular Bus-bar Transitional Joints(Type GGJ)

型号Catalog No.	管母线外径 Bus-Bar Dia(mm)	主要尺寸Dimensiongs(mm)
型号Catalog No.	管母线外径 Bus-Bar Dia(mm)	Φ
GGJ-70	Φ70	70
GGJ-80	Φ80	80
GGJ-90	Φ90	90
GGJ-100	Φ100	100
GGJ-110	Φ110	110
GGJ-120	Φ120	120
GGJ-130	Φ130	130
GGJ-150	Φ150	150

注：适用于户外配电装置设备与设备间连接号说明：(1)管母线、(2)接头金具、(3)伸缩节。

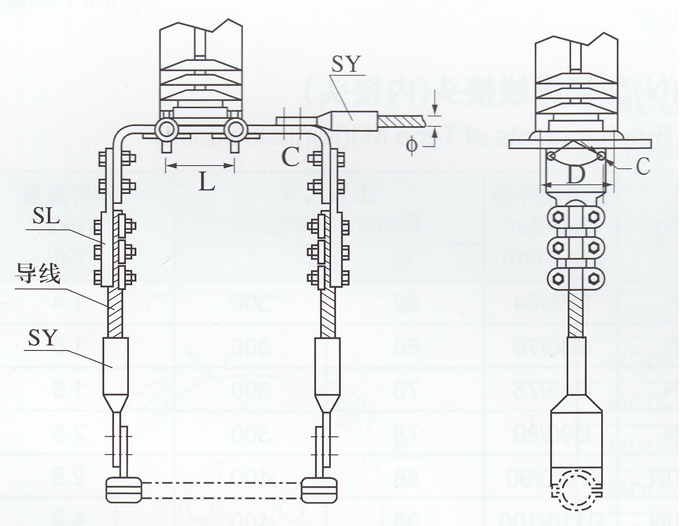

56）DTJ型倒装接头金具

Upside-down Joint Fittings(Type DTJ)

型号
Catalog No.

引下线
Conductor
Type

引下线金
Conductor
Fittings

主要尺寸Dimensiongs(mm)

DTJ-140

LGJ-185

LGJ-240

LGJ-300

LGJ-400

LGJ-500

SL-185

SY-185

SYG-185

SL-240

SY-240

SYG-240

SL-300

SY-300

SYG-300

SL-400

SY-400

SYG-400

SL-500

SY-500

SYG-500

母线
由用户提供

120

140

DTJ-190

190

DTJ-225

The size of
bus-baris
provided by
users

200

225

DTJ-250

250

注：用户可根据母线及引下线自定型号，例如：母线为LGJ-240，引下线为LGJ-185，绝缘子孔距140，
型号为：DTJ-140/4-Φ14(SY-240/LGJ/185/120)；LGJ导线由施工单位配套。

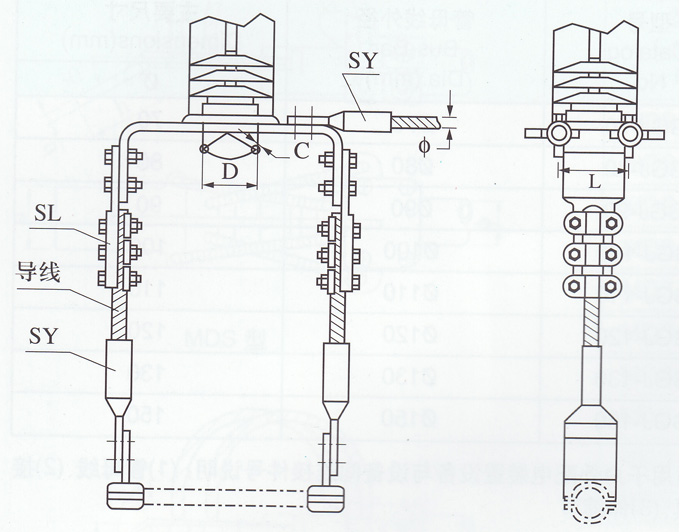

57）DTJ1型倒装接头金具

Upside-down Joint Fittings(Type DTJ1)

型号
Catalog No.

引下线
Conductor
Type

引下线金
Conductor
Fittings

主要尺寸Dimensiongs(mm)

DTJ1-140

LGJ-185

LGJ-240

LGJ-300

LGJ-400

LGJ-500

SL-185

SY-185

SYG-185

SL-240

SY-240

SYG-240

SL-300

SY-300

SYG-300

SL-400

SY-400

SYG-400

SL-500

SY-500

SYG-500

母线
由用户提供

120

140

DTJ1-190

190

DTJ1-225

The size of
bus-baris
provided by
users

200

225

DTJ1-250

250

注：用户可根据母线及引下线自定型号，例如：母线为LGJ-240，引下线为LGJ-185，绝缘子孔距140，
型号为：DTJ1-140/4-Φ14(SY-240/LGJ/185/120)；LGJ导线由施工单位配套。

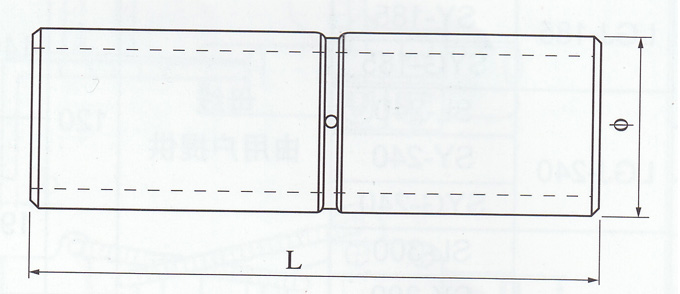

58)MJ(N)型管母线接头(内接头)

Tubular Bus-bar Joints of Type MJ(N)(Inside Joint)

型号Catalog No.	管母线外径 Bus-Bar Dia.(mm)	主要尺寸Dimensions(mm)		重量Weight(kg)
型号Catalog No.	管母线外径 Bus-Bar Dia.(mm)	Φ	L	重量Weight(kg)
MJ-70N	Φ70/64	62	300	1.4
MJ-80N	Φ80/72	68	300	1.6
MJ-85N	Φ85/75	73	300	1.8
MJ-90N	Φ90/80	78	300	2.5
MJ-100N	Φ100/90	88	400	2.8
MJ-110N	Φ110/100	98	400	4.2
MJ-120N	Φ120/112	110	400	5.6
MJ-130N	Φ130/116	114	400	6.2
MJ-150N	Φ150/136	128	400	6.5
MJ-170N	Φ170/156	152	400	9.8
MJ-200N	Φ200/180	178	400	14.0
MJ-250N	Φ250/230	228	400	18.0

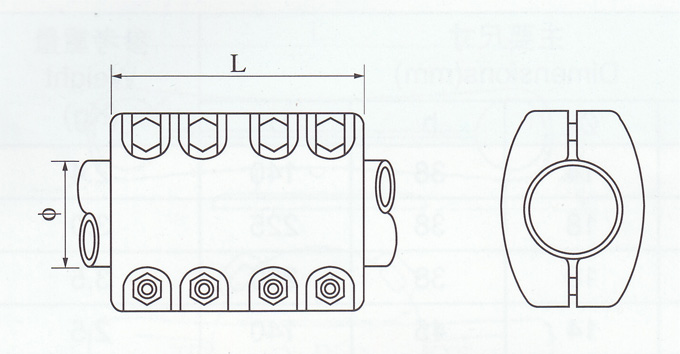

59)MJ(W)型管母线接头(外接头)

Tubular Bus-bar Joints of Type MJ(N)(Outside Joint)

型号Catalog No.	管母线外径 Bus-Bar Dia.(mm)	主要尺寸Dimensions(mm)		重量Weight(kg)
型号Catalog No.	管母线外径 Bus-Bar Dia.(mm)	Φ	L	重量Weight(kg)
MJ-70W	Φ70	70	180	5.0
MJ-80W	Φ80	80	195	6.3
MJ-85W	Φ85	85	200	6.8
MJ-90W	Φ90	90	205	8.5
MJ-100W	Φ100	100	220	10.5
MJ-110W	Φ110	110	235	11.0
MJ-120W	Φ120	120	245	12.5
MJ-130W	Φ130	130	260	13.5
MJ-150W	Φ150	150	280	17.5
MJ-170W	Φ170	170	300	19.5
MJ-200W	Φ200	200	380	30.0
MJ-250W	Φ250	250	460	35.0
