软母线金具

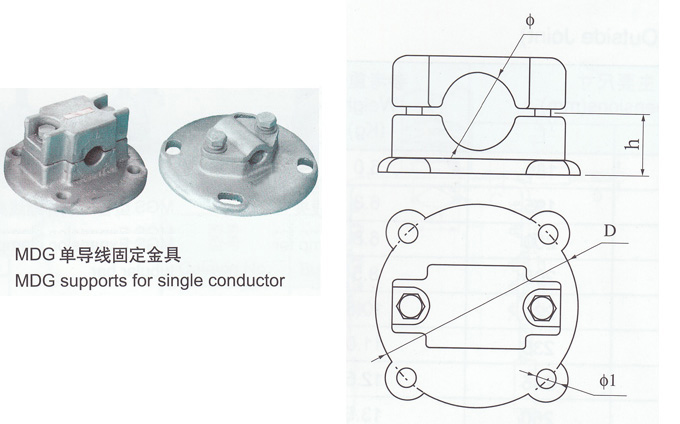

1）MDG型单软母线固定线夹

Supperts for Single Cable(Type MDG)

型号Catalog No.

导线截面
Section of
Conductor(mm2)

 主要尺寸Dimensions(mm)

参考重量
Weight(kg)

Φ h C D
MDG-2

70-95

 14 25 14 140

0.98

MDG-3

120-150

 17 30 14 140

0.97

MDG-4

185-240

 22 30 14 140

0.96

MDG-5

300-400

 28 33 14 140

0.94

MDG-6

500-630

 34 36 14 140

0.92

MDG-2-225

70-95

 14 25 18 225

1.50

MDG-3-225

120-150

 17 30 18 225

1.48

MDG-4-225

185-240

 22 30 18 225

1.45

MDG-5-225

300-400

 28 33 18 225

1.43

MDG-6-225

500-630

 34 36 18 225

1.41

MDG-2-250

70-95

 14 25 18 250

1.90

MDG-3-250

120-150

 17 30 18 250

1.88

MDG-4-250

185-240

 22 30 18 250

1.85

MDG-5-250

300-400

 28 33 18 250

1.83

MDG-6-250

500-630

 34 36 18 250

1.81

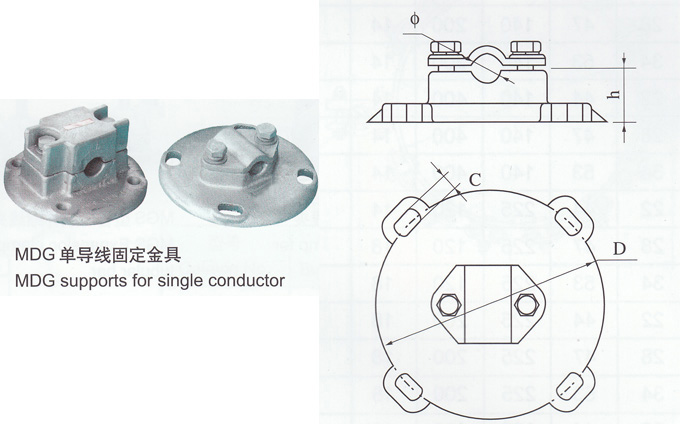

2）MDG型单软母线固定线夹

Supperts for Single Cable(Type MDG)

型号Catalog No. 主要尺寸Dimensions(mm)

参考重量
Weight(kg)

Φ1 Φ2 h D
MDG-400N-140 28 14 38 140

2.4

MDG-400N-225 28 18 38 225

3.0

MDG-400N-250 28 18 38 250

3.5

MDG-1000N-140 43 14 45 140

2.5

MDG-1000N-140 43 18 45 225

3.1

MDG-1000N-140 43 18 45 250

3.6

MDG-51-140 52 14 52 140

2.8

MDG-51-225 52 18 52 225

3.4

MDG-51-250 52 18 52 250

4.0

注：MDG-51：XXX产品使用于NAHLGJQ-1440,LGJQ-1400,LGKK-600,LGKK-900导线。

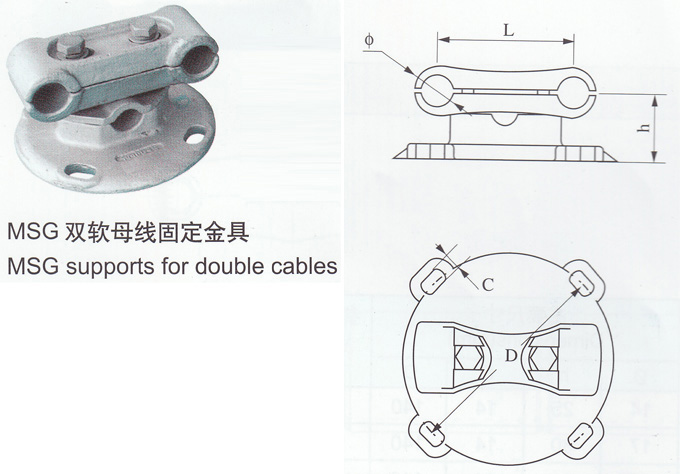

3）MSG型双软母线固定线夹

Supperts for Double Cable(Type MDG)

型号Catalog No.

导线截面
Section of
Conductor(mm2)

 主要尺寸Dimensions(mm)

参考重量
Weight(kg)

Φ h D L C
MSG-4/120

185-240

 22 44 140 120 14

1.64

MSG-5/120

300-400

 28 47 140 120 14

1.84

MSG-6/120

500-630

 34 53 140 120 14

1.91

MSG-4/200

185-240

 22 44 140 200 14

1.55

MSG-5/200

300-400

 28 47 140 200 14

1.68

MSG-6/200

500-630

 34 53 140 200 14

1.82

MSG-4/400

185-240

 22 44 140 400 14

2.75

MSG-5/400

300-400

 28 47 140 400 14

3.11

MSG-6/400

500-630

 34 53 140 400 14

3.48

MSG-4/120-225

185-240

 22 44 225 120 14

2.14

MSG-5/120-225

300-400

 28 47 225 120 18

2.34

MSG-6/120-225

500-630

 34 53 225 120 18

2.41

MSG-4/200-225

185-240

 22 44 225 200 18

2.05

MSG-5/200-225

300-400

 28 47 225 200 18

2.18

MSG-6/200-225

500-630

 34 53 225 200 18

2.32

MSG-4/400-225

185-240

 22 44 225 400 18 3.25
MSG-5/400-225

300-400

 28 47 225 400 18 3.05
MSG-6/400-225

500-630

 34 53 225 400 18 4.98
MSG-4/120-250

185-240

 22 44 250 120 18 2.74
MSG-5/120-250

300-400

 28 47 250 120 18 2.94
MSG-6/120-250

500-630

 34 53 250 120 18 3.01
MSG-4/200-250

185-240

 22 44 250 200 18 2.65
MSG-5/200-250

300-400

 28 47 250 200 18 1.78
MSG-6/200-250

500-630

 34 53 250 200 18 2.92
MSG-4/400-250

185-240

 22 44 250 400 18 3.85
MSG-5/400-250

300-400

 28 47 250 400 18 4.25
MSG-6/400-250

500-630

 34 53 250 400 18 5.58

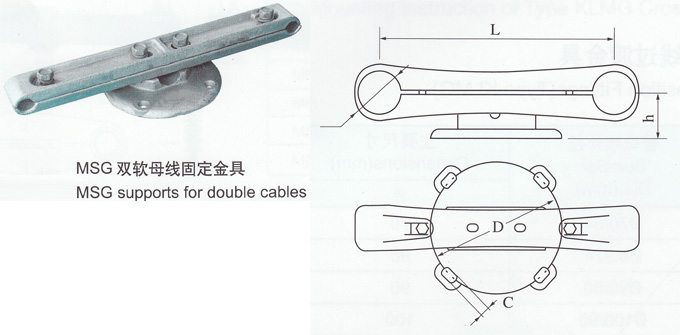

4）MSG型双软母线固定线夹

Supperts for Double Cable(Type MDG)

型号Catalog No. 主要尺寸Dimensions(mm)

参考重量
Weight(kg)

Φ h D L C
MSG-400N/200-140 28 63 140 200 14

3.1

MSG-630/200-250 36 53 250 200 18

3.8

MSG-1000N/200-250 43 72 250 200 18

4.1

MSG-51/120-140 52 88 140 120 14

2.7

MSG-51/200-140 52 88 140 200 14

3.1

MSG-51/200-225 52 88 225 200 18

3.5

MSG-51/400-225 52 88 225 400 18

5.0

MSG-51/200-250 52 88 250 200 18

4.3

MSG-51/400-250 52 88 250 400 18

5.2

注：MSG-51/XXX-XXX产品使用于NAHLGJQ-1440,LGJQ-1400,LGKK-600,LGKK-900导线。

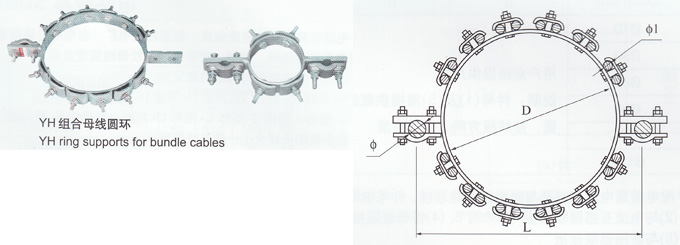

5）YH型组合母线圆环

Assembling Bus-bar Round Ring(Type YH)

型号Catalog No.

导线截面
Section of
Conductor(mm2)

 主要尺寸Dimensions(mm)

参考重量
Weight(kg)

Φ Φ1 D L
YH(2+8)

2*185|240|300|400
8*120|150|185
12*120|150|185
16*120|150|185
20*120|150|185
24*120|150|185

     120 210

2.3

YH(2+12)     160 250

2.8

YH(2+16)     200 290

3.6

YH(2+20)     240 330

4.1

YH(2+24)     280 370

4.7

YH-2*630+24*240



 35.00 25 320 420

6.5

YH-2*800+24*240



 39.00 30 360 500

8.5

注：YH-2*XXX+24*XXX若用户需要其他导线订货时按次型号注明。
说明：YH ——————产品型号
XXX—————————承重导线(LGJ)标称截面
XXX—————————载流导线(LJ)标称截面
