挂板

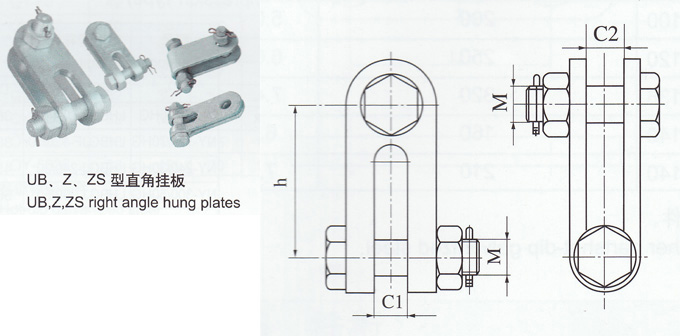

1）挂板

Clevises

型号 Catalog No.	主要尺寸Dimensions(mm)				标称破坏载荷 Rated Failing load (kN)	重量 Weight (kg)
型号 Catalog No.	C1	C2	M	h	标称破坏载荷 Rated Failing load (kN)	重量 Weight (kg)
Z-7	18	18	16	80	70	0.56
Z-10	20	20	18	80	100	0.87
Z-12	24	24	22	100	120	1.16
Z-16	26	26	24	100	160	2.38
Z-20	30	30	27	120	200	3.80
Z-25	34	34	30	120	250	5.00
Z-30	38	38	36	120	300	5.58
Z-40	44	44	42	180	400	14.00
Z-50	44	44	42	120	500	8.60
Z-16G	24	26	24	90	160	2.835
Z-21G	24	26	24	90	210	3.60
Z-32G	32	32	30	100	320	4.80
Z-42G	36	38	36	110	420	5.20
Z-64G	40	44	42	130	640	6.40

闭口销为不锈钢件，其余为热镀锌钢制件。
The cotter pin are stainless steel,the other partshot-dip galvanized steel.

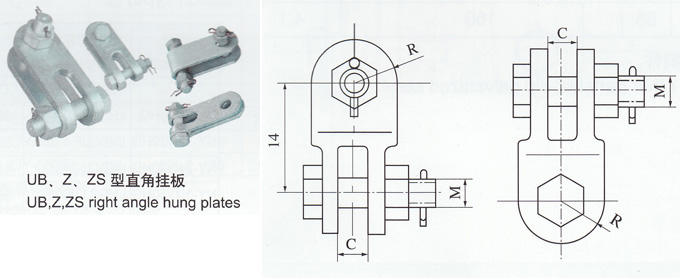

2）挂板

Clevises

型号 Catalog No.	主要尺寸Dimensions(mm)				标称破坏载荷 Rated Failing load (kN)	重量 Weight (kg)
型号 Catalog No.	C1	C2	M	h	标称破坏载荷 Rated Failing load (kN)	重量 Weight (kg)
Z1-25	34	40	30	100	250	2.8
Z-30	38	46	36	135	300	5.4
Z-40	42	50	36	150	400	8.6
Z-60	50	62	48	180	600	19.6

闭口销为不锈钢件，其余为热镀锌钢制件。
The cotter pin are stainless steel,the other partshot-dip galvanized steel.
