预绞式拉线耐张线夹NL-□/G

■用途Application

预绞式拉线耐张线夹用于配电线路中的杆搭拉线的终端固定或其它需要固定并张紧钢绞线及铝包钢绞线的地方。分为普通拉线线夹、可调拉线线夹。可替代目前国内在线路上常用的固定拉线的UT线夹、楔型线夹等

■结构特点Steucture feature

◆预绞式拉线下家的结构非常简单，绞丝双脚绞合形成空管，后部为预成型的绞环。预绞丝双脚形成的空管缠绕在拉线上时即可产生极强的握紧力，而绞环用以固定在地锚或杆搭上。

◆强度高：每个拉线线夹均有一段额外的绞拉长度，保证握紧力可达拉线额定拉断力（R.B.S）100%

◆耐腐蚀性好：材质与拉线完全一致，可以防止线夹与拉线之间的电话腐蚀。

◆安装简单：线夹可快捷，简便地用手工在现场操作，无需任何专用工具，由一个人即可完成操作。

◆通用性强：可与多种金具配套使用

■型号说明Explanation Model

N------耐张线夹 L----螺旋预绞式 □-数字（表示适用导线型号） G---钢绞线

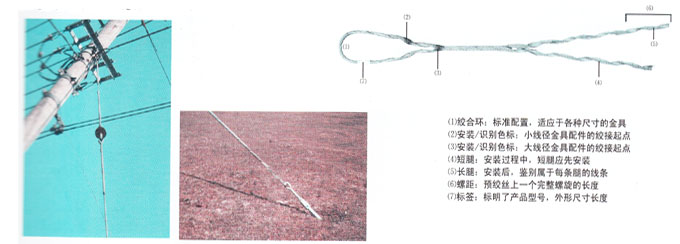

■安装状态图Installation Picture

（1）绞合环：标准配置，适用于各种尺寸的金具

（2）安装/识别色标：小线径金具配件的绞接起点

（3）安装/识别色标：小线径金具配件的绞接起点

（4）短脚：安装过程中，短脚应先安装

（5）长脚：安装后，鉴别属于每条腿的线条

（6）螺距：预绞丝上一个完整螺旋的长度

（7）标签：标明了产品型号，外形尺寸长度

■预绞式导线耐张线夹（铝绞线用）规格及技术参数Specification

型号 type	导线规格 Specification(mm2）	钢绞线 Steel Wring Line	长度 Length(mm)	重量 Weight（Kg）	色标 Color marking
型号 type	导线规格 Specification(mm2）	导线直径范围（mm）	长度 Length(mm)	重量 Weight（Kg）	色标 Color marking
NL-25/G	25	6.6	635	0.2	绿
NL/35/G	35	7.65-7.95	711	0.3	棕
NL-50/G	50	8.95-9.30	901	0.5	黄
NL-70/G	70	10.82-11.10	1013	0.	蓝
NL/95/G	95	12.5	1333	1.7	黄
NL-100/G	100	13	1333	1.7	绿
NL-120/G	120	14	1460	2.2	绿

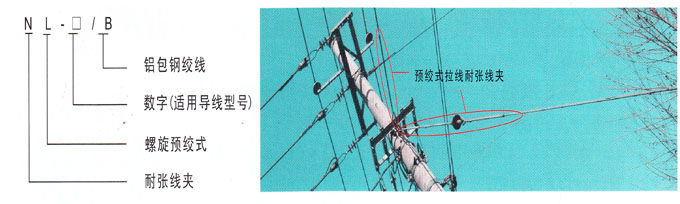

■型号说明Explanation Model

N------耐张线夹 L----螺旋预绞式 □-数字（表示适用导线型号） G---铝包钢绞线

■安装状态图Installation Picture

■预绞式拉线耐张线夹规格及技术参数（铝包钢绞线用）Specification

型号 type	铝包钢绞线 Aluminum PackSteel Wring Line	长度 Length(mm)	重量 Weight（Kg）	色标 Color marking
型号 type	导线直径范围Dia(mm)	长度 Length(mm)	重量 Weight（Kg）	色标 Color marking
NL-1111/B	4.42-4.60	445	0.1	红
NL-1112/B	5.56-5.86	520	0.2	橙
NL-1113/B	5.86-6.00	520	0.2	绿
NL-1114/B	6.01-6.28	610	0.2	橙
NL-1115/B	6.29-6.56	545	0.2	黄
NL-1116/B	6.57-6.84	550	0.2	黑
NL-1117/B	6.85-7.12	600	0.2	红
NL-1118/B	7.13-7.40	600	0.2	蓝
NL-1119/B	7.41-7.67	610	0.2	绿
NL-1120/B	7.68-7.95	650	0.2	黄
NL-1121/B	7.96-8.23	650	0.2	黑
NL-1122/B	8.24-8.54	650	0.2	红
NL-1123/B	8.55-8.69	720	0.3	绿
NL-1124/B	8.70-9.02	725	0.3	橙
NL-1125/B	9.03-9.25	775	0.5	红
NL-1126/B	9.26-9.63	770	0.5	绿
NL-1127/B	9.64-10.01	800	0.5	蓝
NL-1128/B	10.02-10.39	840	0.6	红
NL-1129/B	10.40-10.82	850	0.7	橙
NL-1130/B	10.83-11.23	900	0.7	黄
NL-1131/B	11.24-11.66	940	1.0	黑
NL-1132/B	11.67-12.04	950	0.9	黄
NL-1133/B	12.05-12.55	980	1.0	红
NL-1134/B	12.56-13.08	1080	1.4	蓝

表中仅列出部分产品，其它规格请与本公司联系

■注意Notice：

◆预绞式拉线耐张线夹安装完成，三个月后任何环境下都不要拆装该产品。

◆预绞式拉线耐张线夹应该用在固定的金具上。配件不允许围绕绞线的轴旋转，它们不能用作工具。

◆线夹和绞线的旋向应一致

◆为了外观和安全起见，绞线末端应尽可能地靠近绞接标识处剪断，如果可能应将其掩盖在绞接标识内的馆中。如果需要，绞线末端也可以延伸过环作接地用。任何超过51mm的绞线末端，应捆扎避免其散开。

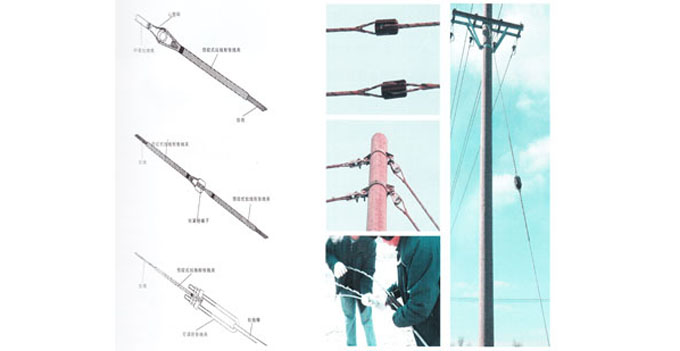

■安装状态图Installation Picture
