预绞式悬垂线夹CL-□/LJ（铝绞线用）

■用途Application

CL-□/LJ型预绞式悬垂线夹适用于架空电路线路直线搭杆上悬挂导线（铝绞线）。

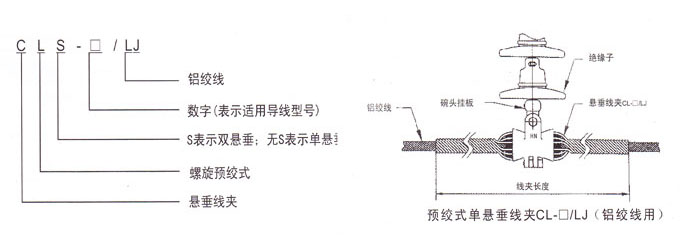

■型号说明Explanation Model

C---悬垂线夹 L---螺旋预绞式 S----s表示双悬垂；无s表示但悬垂 □数字（表示适用导线型号） LJ---铝绞线

■预绞式单悬垂线夹35Kv及以下（铝绞线用）技术规格及参数Specification

型号 type	导线规格 Specification（mm2）	导线直径范围Dia(mm)	长度 Length（mm）	重量 Weight（Kg）	色标 color marking	标称破坏负重 Rated failure ≥（KN）
Cl-95	95	12.24-12.69	1016	1.1	橙	45
Cl-120	120	14.11-14.56	1118	1.4	蓝	45
Cl-150	150	15.75-16.39	1270	1.5	橙	45
Cl-185	185	17.11-17.54	1372	1.8	白	66
Cl-210	210	18.59-19.00	1422	2.0	蓝	66
Cl-240	240	19.52-21.10	1524	2.6	红	89
Cl-300	300	22.10-22.69	1651	3.1	白	89
Cl-400	400	25.55-25.97	2032	5.5	绿	111
Cl-500	500	28.88-28.26	2083	5.9	蓝	111
Cl-630	630	32.00-32.67	2235	8.8	紫	111
Cl-800	800	36.64-37.52	2235	9.4	红	111

■预绞式单悬垂线夹35Kv以上（铝绞线用）技术规格及参数Specification

型号 type	导线规格 Specification（mm2）	导线直径范围Dia(mm)	长度 Length（mm）	重量 Weight（Kg）	色标 color marking	标称破坏负重 Rated failure ≥（KN）
Cl-2111	400	25.55-25.97	2032	5.5	紫	120
Cl-2112	500	28.88-29.26	2083	5.9	白	120
Cl-2113	630	32.00-32.66	2235	8.8	蓝	120
Cl-2114	800	36.64-37.52	2235	9.4	橙	120

■预绞式悬垂线夹35Kv及以下（铝绞线用）技术规格及参数Specification

型号 type	导线规格 Specification（mm2）	导线直径范围Dia(mm)	长度 Length（mm）	重量 Weight（Kg）	色标 color marking	标称破坏负重 Rated failure ≥（KN）
ClS-35/6	35/6	8.03-8.31	970	1.8	红	136
ClS-50/8	50/8	9.53-9.88	970	2.0	绿	136
ClS-70/10	70/10	11.05-11.45	1220	2.6	蓝	136
ClS-50/30	50/30	11.46-11.94	1220	2.7	紫	136
ClS-70/40	70/40	13.49-13.78	1350	2.0	紫	178
ClS-95/15	95/15	13.49-13.78	1350	2.0	橙	178
ClS-95/20	95/20	13.49-13.78	1470	2.2	白	178
ClS-120/7	120/7	14.11-14.56	1470	2.3	黄	178
ClS-120/20	120/20	14.57-15.10	1470	2.3	绿	178
ClS-120/25	120/25	15.75-16.39	1680	2.3	蓝	178
ClS-95/55	95/55	15.75-16.39	1680	2.3	蓝	178

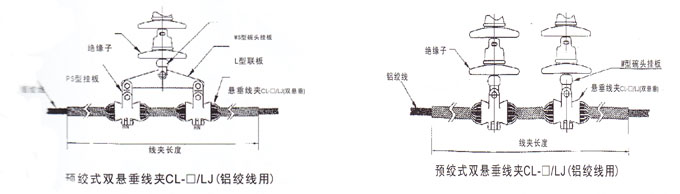

■预绞式双悬垂线夹35Kv以上（钢芯铝绞线用）技术规格及参数Specification

型号 type	导线规格 Specification（mm2）	导线直径范围Dia(mm)	长度 Length（mm）	重量 Weight（Kg）	色标 color marking	标称破坏负重 Rated failure ≥（KN）
CL-95	95	12.24-12.69	1350	2.0	橙	178
CL-120	120	14.11-14.56	1470	2.3	蓝	178
CL-150	150	15.75-16.39	1680	2.3	橙	178
CL-185	185	17.11-17.54	1830	3.0	白	132
CL-210	210	18.59-19.00	1830	3.2	蓝	132
CL-240	240	19.52-20.10	1980	4.2	红	178
CL-300	300	22.10-22.69	2080	4.7	白	178
CL-400	400	25.55-25.97	2740	8.8	绿	222
CL-500	500	28.88-29.26	2740	9.3	蓝	222
CL-630	630	32.00-32.67	2970	13.6	紫	222
CL-800	800	36.64-37.52	3050	15.2	红	222

■预绞式双悬垂线夹35Kv以上（铝绞线用）技术规格及参数Specification

型号 type	导线规格 Specification（mm2）	导线直径范围Dia(mm)	长度 Length（mm）	重量 Weight（Kg）	色标 color marking	标称破坏负重 Rated failure ≥（KN）
CLS-2111	400	25.55-25.97	2743	8.8	紫	220
CLS-2112	500	28.88-29.26	2743	9.4	白	220
CLS-2113	630	32.00-32.66	2972	13.6	蓝	220
CLS-2114	800	36.64-37.52	3048	15.2	橙	220
