CL-□/G、CL-□/B(钢绞线、铝包钢绞线用)

■用途Application

CL-□/G、CL-□/B型预绞式地线悬垂线夹适用于架空电力线路直线搭杆上悬垂地线(钢绞线、铝包钢绞线)

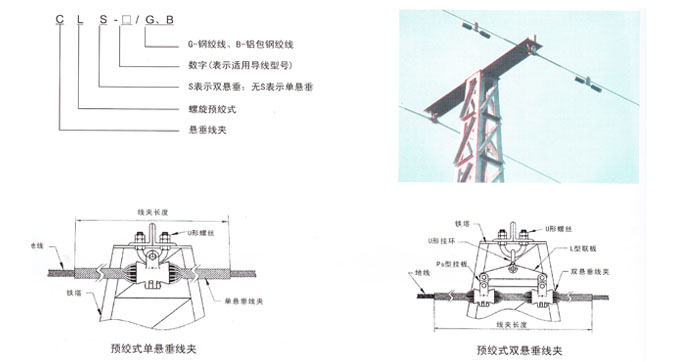

■型号说明Explanation Model

C---悬垂线夹 L---螺旋预绞式 S----s表示双悬垂；无s表示但悬垂 □---数字（表示适用导线型号） G、B---G-钢绞线 B-铝包钢绞线

■预绞式单悬垂线夹35Kv及以下（铝绞线用）技术规格及参数Specification

型号 type	导线直径范围Dia(mm)	长度 Length（mm）	重量 Weight（Kg）	标称破坏负重 Rated failure ≥（KN）	色标 color marking
CL-1/G	6.90-7.20	660	1.2	70	绿
CL-4/G	7.72-8.01	660	1.2	70	蓝
CL-6/G	8.32-8.69	660	1.2	70	黑
CL-7/G	8.70-9.03	660	1.2	70	棕
CL-9/G	9.53-9.89	660	1.2	70	红
CL-10/G	9.90-10.27	900	1.7	70	棕
CL-11/G	10.28-10.62	900	1.7	70	黄
CL-12/G	10.63-11.03	900	1.7	70	绿
CL-13/G	11.04-11.43	900	1.7	70	蓝
CL-15/G	11.96-12.22	900	1.8	70	蓝
CL-16/G	12.23-12.70	1140	1.9	70	白

■预绞式地线双悬垂线夹Cl-□/G技术规格及参数Specification

型号 type	导线直径范围Dia(mm)	长度 Length（mm）	重量 Weight（Kg）	标称破坏负重 Rated failure ≥（KN）	色标 color marking
CLS-1/G	6.90-7.20	960	2.1	140	绿
CLS-4/G	7.72-8.01	960	2.1	140	蓝
CLS-6/G	8.32-8.69	960	2.2	140	黑
CLS-7/G	8.70-9.03	960	2.2	140	棕
CLS-9/G	9.53-9.89	960	2.2	140	红
CLS-10/G	9.90-10.27	1220	2.8	140	橙
CLS-11/G	10.28-10.62	1220	2.9	140	黄
CLS-12/G	10.63-11.03	1220	2.9	140	绿
CLS-13/G	11.04-11.43	1220	2.9	140	蓝
CLS-15/G	11.96-12.22	1220	3.0	140	蓝
CLS-16/G	12.23-12.70	1440	3.0	140	白

■预绞式地线单悬垂线夹Cl-□/B（铝包钢绞线用）Specification

型号 type	导线直径范围Dia(mm)	长度 Length（mm）	重量 Weight（Kg）	标称破坏负重 Rated failure ≥（KN）	色标 color marking
CL-0710	6.50-7.10	700	1.1	70	绿
CL-0771	7.11-7.71	700	1.1	70	蓝
CL-0832	7.71-8.32	700	1.1	70	黑
CL-0893	8.33-8.93	700	1.1	70	棕
CL-0954	8.94-9.54	700	1.1	70	红
CL-1015	9.55-10.15	900	1.6	70	橙
CL-1076	10.16-10.76	900	1.6	70	白
CL-1137	10.77-11.37	900	1.6	70	黄
CL-1198	11.38-11.98	900	1.7	70	蓝
CL-1259	11.99-12.59	900	1.7	70	蓝
CL-1320	12.60-13.20	1200	1.7	70	绿

■预绞式地线双悬垂线夹CL-□/B（铝包钢绞线用）Specification

型号 type	导线直径范围Dia(mm)	长度 Length（mm）	重量 Weight（Kg）	标称破坏负重 Rated failure ≥（KN）	色标 color marking
CL-0710	6.50-7.10	1100	2.0	140	绿
CL-0771	7.11-7.71	1100	2.0	140	蓝
CL-0832	7.71-8.32	1100	2.0	140	黑
CL-0893	8.33-8.93	1100	2.1	140	棕
CL-0954	8.94-9.54	1100	2.1	140	红
CL-1015	9.55-10.15	1300	2.7	140	橙
CL-1076	10.16-10.76	1300	2.7	140	白
CL-1137	10.77-11.37	1300	2.7	140	黄
CL-1198	11.38-11.98	1300	2.8	140	蓝
CL-1259	11.99-12.59	1300	2.8	140	蓝
CL-1320	12.60-13.20	1600	2.8	140	绿
