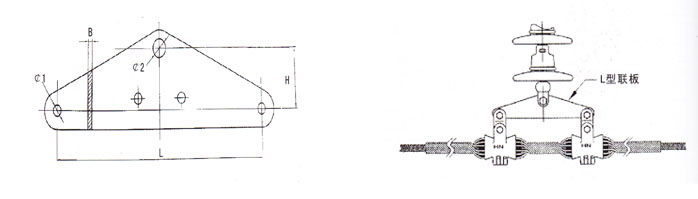

型号 type |
B |
H |
L |
¢1 |
¢2 |
标称破坏负重 Rated failure ≥(KN) |
L-0730 |
12 |
70 |
300 |
18 |
20 |
70 |
L-1034 |
16 |
70 |
340 |
18 |
20 |
100 |
L-1250 |
16 |
70 |
500 |
18 |
24 |
120 |
L-1650 |
16 |
100 |
500 |
20 |
26 |
160 |
L-2160 |
16 |
100 |
600 |
20 |
30 |
210 |
L-2570 |
16 |
110 |
700 |
24 |
33 |
250 |
L-3080 |
18 |
110 |
800 |
26 |
39 |
300 |
热镀锌钢制件
注:L型联板为预绞式悬双垂线夹的配套使用件,需要独订购。
LB型联板
■用途Application
LB型联板用于呈垂直排列布置的二分列导线用的双支点悬垂线夹的组装。主要用于垂直排列布置的二分列导线用的悬垂线夹的组装,以用其它需要LB联板组装的地方。

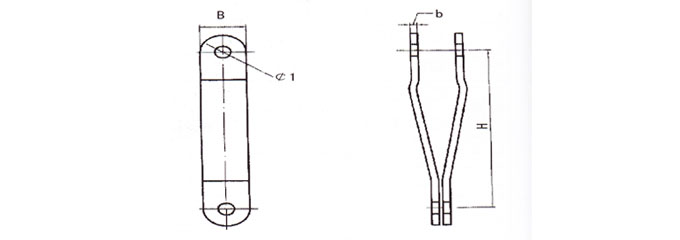

■LB型联板技术规格及参数Specification
型号 type |
主要尺寸Dimensions |
标称破坏负重 Rated failure ≥(KN) |
H |
B |
b |
¢1 |
LB-0430 |
300 |
40 |
6 |
17.5 |
40 |
LB-0630 |
300 |
45 |
6 |
17.5 |
60 |
LB-0730 |
300 |
45 |
6 |
17.5 |
70 |
LB-0930 |
300 |
50 |
8 |
17.5 |
90 |
LB-1040 |
400 |
50 |
8 |
20.0 |
100 |
LB-1240 |
400 |
50 |
8 |
20.0 |
120 |
 W、WS碗头挂板
■用途Application
碗头挂板用来与悬式绝缘子下端的球脚相连,下端的单孔与心形环相连,完成绝缘子串与预绞式悬垂线夹、预绞式耐张线夹的连接。与导线用预绞式悬垂线夹、预绞式耐张线夹配套,适用于架空输电线路、配电线路和变电所在杆搭上固定钢芯铝绞线、铝绞线等导线。

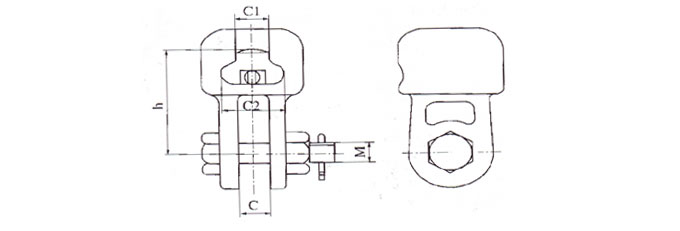

■W型碗头板技术规格及参数Specification
型号 type |
主要尺寸Dimensions |
连接标记 Designated Size of coupling |
标称破坏负重 Rated failure ≥(KN) |
重量 Weiht(Kg) |
b |
c1 |
c2 |
h |
¢ |
W-7A |
16 |
19.2 |
34.5 |
70 |
20 |
16 |
70 |
0.80 |
W-7B |
16 |
19.2 |
34.5 |
115 |
20 |
16 |
70 |
0.92 |
W1-10 |
18 |
19.2 |
34.5 |
85 |
20 |
16 |
100 |
0.90 |
W1-12 |
20 |
19.2 |
34.5 |
90 |
24 |
16 |
120 |
1.30 |
W-12 |
20 |
23.0 |
42.5 |
90 |
24 |
20 |
120 |
1.40 |
W-30 |
32 |
27.5 |
51.0 |
110 |
39 |
24 |
300 |
3.50 |
碗头挂板为铸钢件,弹簧销为青铜或不锈钢件,闭口销为不锈钢件,钢铁制件热镀锌。

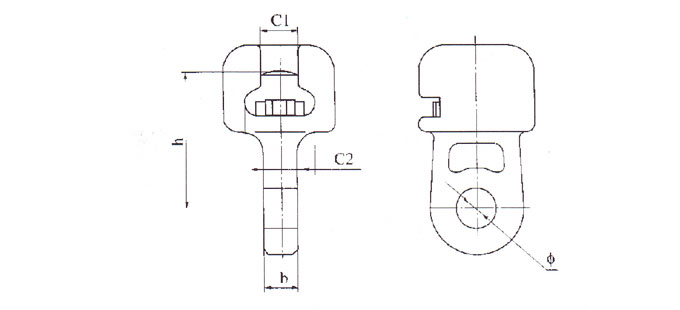

■WS型碗头板技术规格及参数Specification
型号 type |
主要尺寸Dimensions |
连接标记 Designated Size of coupling |
标称破坏负重 Rated failure ≥(KN) |
重量 Weiht(Kg) |
b |
c1 |
c2 |
M |
h |
WS-7 |
18 |
19.2 |
34.5 |
16 |
70 |
16 |
70 |
0.97 |
WS-10 |
20 |
19.2 |
34.5 |
18 |
85 |
16 |
100 |
1.70 |
WS-12G |
20 |
19.2 |
34.5 |
18 |
85 |
16 |
120 |
1.70 |
WS-12 |
24 |
23.0 |
42.5 |
22 |
90 |
20 |
120 |
3.81 |
WS-12X |
24 |
19.2 |
34.5 |
22 |
90 |
16 |
120 |
3.10 |
WS-12A |
20 |
19.2 |
34.5 |
22 |
85 |
16 |
120 |
1.80 |
WS-16 |
26 |
23.0 |
42.5 |
24 |
95 |
20 |
160 |
2.64 |
WS-20 |
30 |
27.5 |
51.0 |
27 |
100 |
24 |
200 |
4.30 |
WS-20DF |
30 |
23.0 |
42.5 |
27 |
100 |
20 |
200 |
4.50 |
WS-30 |
36 |
27.5 |
51.0 |
36 |
110 |
24 |
300 |
5.70 |
WS-16G |
22 |
23.0 |
42.5 |
24 |
95 |
20 |
160 |
2.64 |
WS-21G |
24 |
27.5 |
51.0 |
24 |
100 |
24 |
210 |
3.50 |
WS-32G |
32 |
27.5 |
51.0 |
30 |
110 |
24 |
320 |
4.80 |
WS-42G |
36 |
32.0 |
59.0 |
36 |
120 |
28 |
420 |
5.60 |
碗头挂板为铸钢件,弹簧销为青钢或不锈钢件,闭口销为不锈钢件,钢件制件热镀锌。

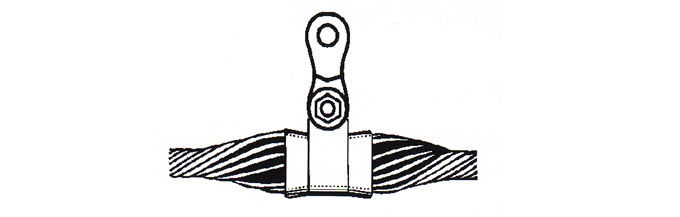

 ZHX挂环
■用途Application
ZHX挂环与悬垂线夹配套使用,适用于架空输电线路、配电线路和变电所在杆搭上固定导线\地线用

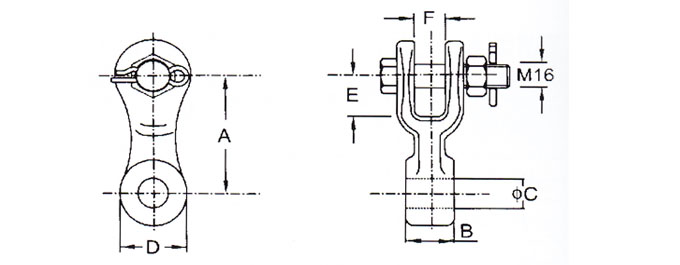

■ZHX挂环技术规格及参数Specification
型号 type |
主要尺寸Dimensions |
重量 Weiht(Kg) |
标称破坏负重 Rated failure ≥(KN) |
A |
B |
C |
D |
E |
F |
ZHX-15B |
79 |
13 |
17 |
38 |
38 |
21 |
0.5 |
70 |
ZHX-20B |
79 |
19 |
17 |
38 |
38 |
21 |
0.5 |
90 |
ZHX-25B |
79 |
27 |
21 |
38 |
38 |
21 |
0.8 |
110 |
ZHX-25M |
79 |
54 |
21 |
38 |
38 |
21 |
0.8 |
110 |
闭口销为不锈钢制件,其余为热镀锌钢制件。

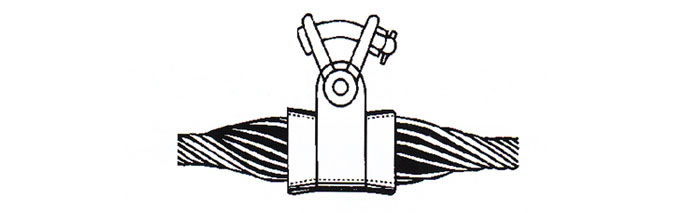

V型挂环
■用途Application
V型挂环与垂直线夹配套使用,适用于架空输电线路、配电线路和变电所在杆搭固定导线\地线用。

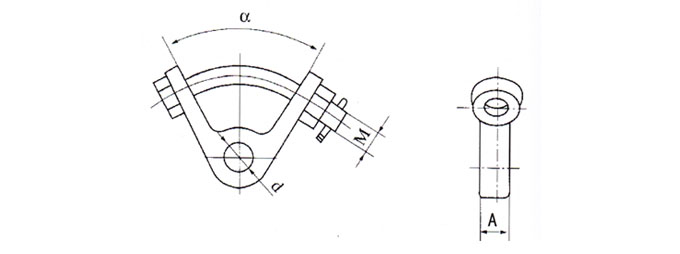

■V型挂环技术规格及参数Specification
型号 type |
主要尺寸Dimensions |
标称破坏负重 Rated failure ≥(KN) |
d |
A |
M |
a |
V-7 |
18 |
15.9 |
20 |
60 |
70 |
V1-7 |
18 |
19.1 |
20 |
60 |
90 |
V-8 |
21 |
20.6 |
20 |
60 |
111 |
V1-8 |
21 |
54.0 |
20 |
60 |
111 |
闭口销为不锈钢制件,其余为热镀锌刚制件。
 |
