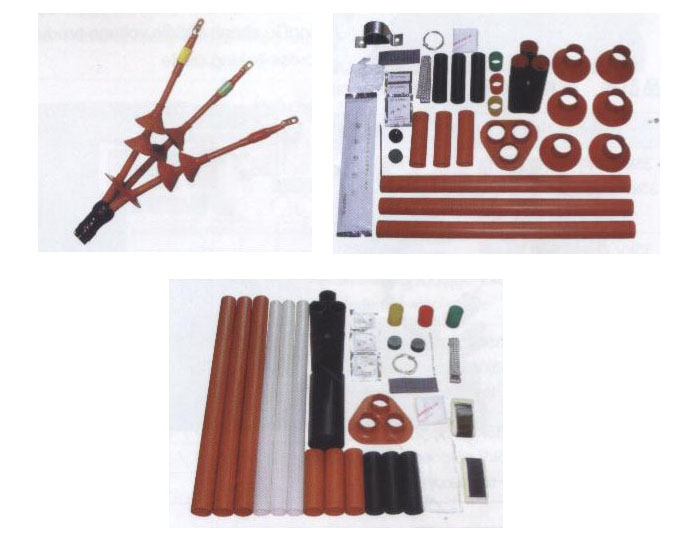

10kV 交联电缆热缩户内、外终端



10kV 交联电缆热缩户内、外终端
永固热缩的中压产品广泛应用6kV-15kV交联电缆的末端处理和中间连接,可分为单芯、三芯等产品。户内终端安装的推广开距为650mm,根据用户的不同需要开距800mm、1000mm的产品;户外终端安装的推广开距为650mm,但根据用户的不同需要还有开距800mm、1000mm的产品。

产品型号、规格及编号 Product specification
产品名称 Name 型号规格Type 适用电缆截面Section
10kV户内交联三芯终端
10kV indoor cross-linking
three-cores terminal

NSY-10 / 3.1 25-50
NSY-10 / 3.2 70-120
NSY-10 / 3.3 150-240
NSY-10 / 3.4 300-500
10kV户外交联三芯终端
10kV outdoor cross-linking
three-cores terminal
WSY-10 / 3.1 25-50
WSY-10 / 3.2 70-120
WSY-10 / 3.3 150-240
WSY-10 / 3.4 300-500
10kV户内油浸三芯终端
10Kv indoor oil-dipped
three-cores terminal
NSZ-10 / 3.1 25-50
NSZ-10 / 3.2 70-120
NSZ-10 / 3.3 150-240
10kV户外油浸三芯终端
10Kv outdoor oil-dipped
three-cores terminal
WSZ-10 / 3.1 25-50
WSZ-10 / 3.2 70-120
WSZ-10 / 3.3 150-240

产品技术指标 Product technical index
项目Item   试验项目 Test item 标准要求 stand requirement 试验结果 Result 详注 Note
10kV户内户外终端
10kV indoor outdoor terminal
1 工频电压试验(湿态) 45kV,1min
不闪络、不击穿
45kV,1min,组合试样各项均未闪络和击穿 符合要求
2 局部放电试验 13kV下放电量不大于20pC 13kV下组合试样各项放电量均为5pc 符合要求
3 负荷循环试验 导体加热至(90-95℃,每一循环为8h,其中加热5h,冷却3h,共循环3次) 按标准要求完成3次负荷循环试验 由以下试验评定
4 局部放电试验 13kV下放电量不大于20pC 13kV下组合试样各项放电量均为5pc 符合要求
5 冲击电压试验 105kV,正负极各10次不闪络,不击穿 105kV,正负极各10次(见附录A),组合试样各项均为闪络和击穿 符合要求
6 负极性直流电压试验 52kV,15Min,不闪络不击穿 52kV,15Min,组合试样各项均为闪络和击穿 符合要求
7 工频电压试验 35kV,4h,不闪络不击穿 35kV,4h组合试样各项均为闪络和击穿 符合要求
