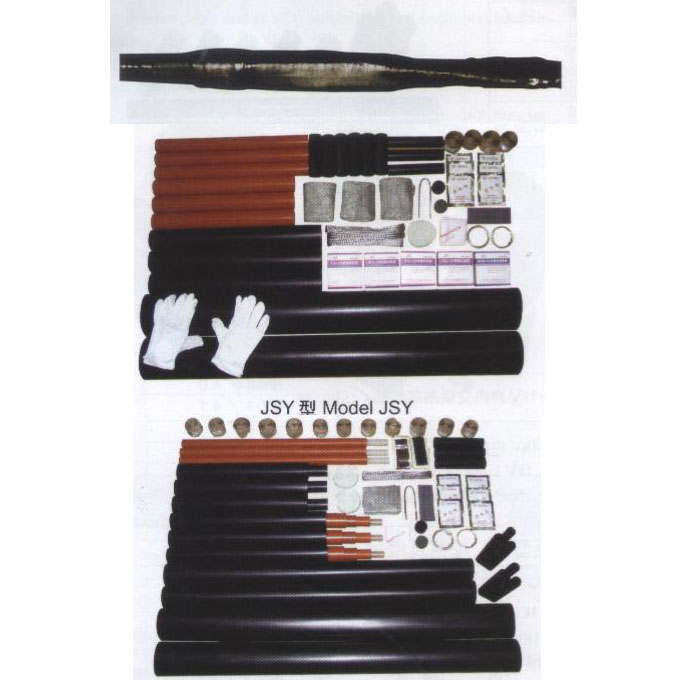

10kV单芯、三芯热缩中间接头






10kV单芯、三芯热缩中间接头
永固热缩产品广泛用于6-15kV交联电缆和油浸的中间连接,可分为单芯三芯中间接头


产品型号、规格及编号 Product specification
产品名称 Name 型号规格Type 适用电缆截面Section
10kV交联单芯中间接头


JSY-10 / 1.1 25-50
JSY-10 / 1.2 70-120
JSY-10 / 1.3 150-240
JSY-10 / 1.4 300-500
10kV交联三芯中间接头

JSY-10 / 3.1 25-50
JSY-10 / 3.2 70-120
JSY-10 / 3.3 150-240
JSY-10 / 3.4 300-500
10kV油浸三芯中间接头

JSZ-10 / 3.1 25-50
JSZ-10 / 3.2 70-120
JSZ-10 / 3.3 150-240

产品技术指标 Product technical index
项目Item   试验项目 Test item 标准要求 stand requirement 试验结果 Result 详注 Note
35kV户内户外终端
35kV indoor outdoor terminal
1 工频电压试验(湿态) 45kV,1min
不闪络、不击穿
45kV,1min,组合试样各项均未闪络和击穿 符合要求
2 局部放电试验 13kV下放电量不大于20pC 13kV下组合试样各项放电量均为5pc 符合要求
3 负荷循环试验 导体加热至(90-95℃,每一循环为8h,其中加热5h,冷却3h,共循环3次) 按标准要求完成3次负荷循环试验 由以下试验评定
4 局部放电试验 13kV下放电量不大于20pC 13kV下组合试样各项放电量均为5pc 符合要求
5 冲击电压试验 105kV,正负极各10次不闪络,不击穿 105kV,正负极各10次(见附录A),组合试样各项均为闪络和击穿 符合要求
6 负极性直流电压试验 52kV,15Min,不闪络不击穿 52kV,15Min,组合试样各项均为闪络和击穿 符合要求
7 工频电压试验 35kV,4h,不闪络不击穿 35kV,4h组合试样各项均为闪络和击穿 符合要求
8 外观检查 无裂纹和变形 未风裂纹和变形 符合要求
