1kV电缆热缩终端盒中间连接

1kV电缆热缩终端盒中间连接

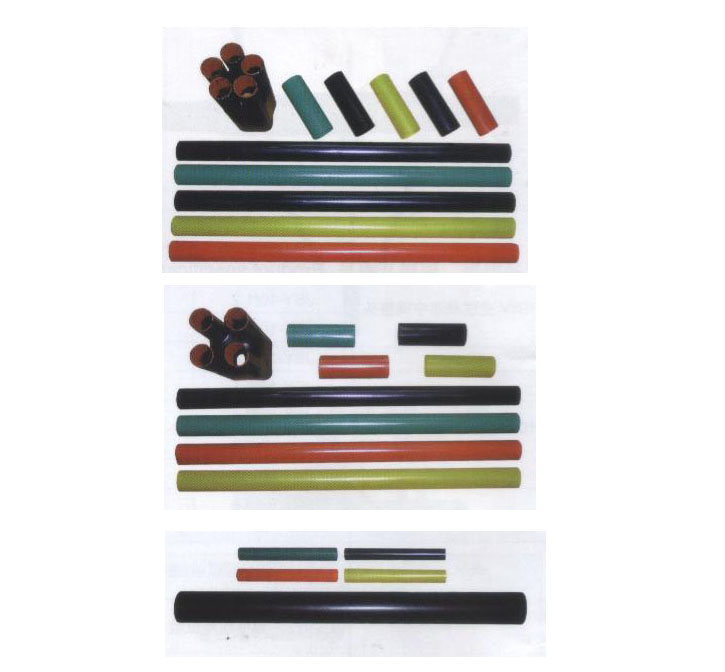

永固热缩的低压产品广泛用于1kV电缆的末端处理和中间连接，可分为二芯、三芯、四芯、五芯等产品。

产品型号、规格及编号 Product specification

产品名称 Name	型号规格Type	适用电缆截面Section
1kV户内交联二芯终端 1kV indoor cross-linking double-cores terminal	SY-1 / 2.0	10-16
	SY-1 / 2.1	25-50
	SY-1 / 2.2	70-120
	SY-1 / 2.3	150-240
	SY-1 / 2.4	300-500
1kV户内交联三芯终端 1kV indoor cross-linking three-cores terminal	SY-1 / 3.0	10-16
	SY-1 / 3.1	25-50
	SY-1 / 3.2	70-120
	SY-1 / 3.3	150-240
	SY-1 / 3.4	300-500
1kV户内交联四芯终端 1kV indoor cross-linking four-cores terminal	SY-1 / 4.0	10-16
	SY-1 / 4.1	25-50
	SY-1 / 4.2	70-120
	SY-1 / 4.3	150-240
	SY-1 / 4.4	300-500
1kV户内交联五芯终端 1kV indoor cross-linking five-cores terminal	SY-1 / 5.0	10-16
	SY-1 / 5.1	25-50
	SY-1 / 5.2	70-120
	SY-1 / 5.3	150-240
	SY-1 / 5.4	300-500

产品型号、规格及编号 Product specification

产品名称 Name	型号规格Type	J适用电缆截面Section
1kVz中间交联二芯接头 1kV intermediate cross-link double-cores terminal	JSY-1 / 2.0	10-16
	JSY-1 / 2.1	25-50
	JSY-1 / 2.2	70-120
	JSY-1 / 2.3	150-240
	JSY-1 / 2.4	300-500
1kV中间交联三芯接头 1kV intermediate cross-link three-cores terminal	JSY-1 / 3.0	10-16
	JSY-1 / 3.1	25-50
	JSY-1 / 3.2	70-120
	JSY-1 / 3.3	150-240
	JSY-1 / 3.4	300-500
1kV中间交联四芯接头 1kV intermediate cross-link four-cores terminal	JSY-1 / 4.0	10-16
	JSY-1 / 4.1	25-50
	JSY-1 / 4.2	70-120
	JSY-1 / 4.3	150-240
	JSY-1 / 4.4	300-500
1kV中间交联五芯接头 1kV intermediate cross-link five-cores terminal	JSY-1 / 5.0	10-16
	JSY-1 / 5.1	25-50
	JSY-1 / 5.2	70-120
	JSY-1 / 5.3	150-240
	JSY-1 / 5.4	300-500

单芯电缆及特殊截面积可根据用户要求设计生产

产品技术指标 Product technical index

项目Item		试验项目 Test item	标准要求 stand requirement	试验结果 Result	详注 Note	备注Note
1kV户内户外终端及中间连接 35kV indoor outdoor terminal and intermediate joint	1	1min工频耐压试验	4kV(户内终端) 4kV(户外终端) 不闪络、不击穿	45kV，1min，组合试样各项均未闪络和击穿	通过	武高所试验
	2	负荷循环试验（3次循环）	加热5h，冷却3h，加热时导体温度75℃	同左	由以下试验评定
	3	4h工频耐压试验	2.4kV 不闪络、不击穿	2.4kV/4h 未闪络未击穿	通过
