复合绝缘热缩包覆带

复合绝缘热缩包覆带(简称FJRD)

由热缩基材和可熔性聚烯构成的复合带材：在加热到外层收缩温度时，内层熔融，从而使被防护带电体实现密封、绝缘一体化；具有施工方便、实用性强，易于剥离等特点；与其他绝缘材料良好匹配；可对任意形状的带电体进行绝缘防护且无需经过自由端。

功能

.用于无自由端的细长带电体的局部绝缘与防护；
.用于因绝缘损坏紧急供电恢复；
.电缆外护损伤的局部修补；
.热缩电缆中间接头护套端口的防水密封处理；
.带电体对地面距离不足或者相间距离不足的绝缘处理
.带电裸导线的过树防护及过隧道防冰柱短路处理
.带电体防凝露、防污染、防腐蚀处理。

施工工艺

将所提供带材按1/2搭接缠绕，端口可用胶带简易固定，用加热枪从一端向另外一段均匀烘烤，至收缩后内层熔胶沿层叠处均匀渗出时为止，冷却后自成一体。

产品颜色
红、黄、绿(10-35kV)、黑(1kV)

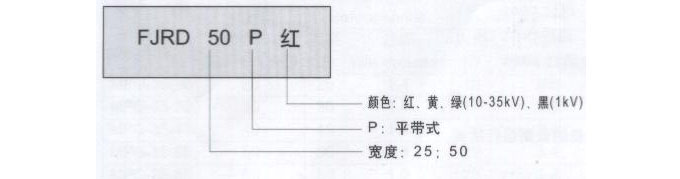

产品规格

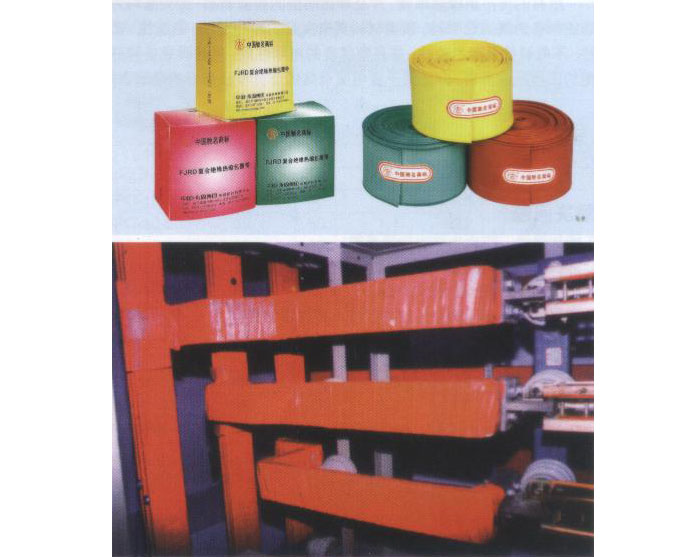

在高压开关柜上的应用

电压等级	成品带材厚度	带材宽度	标准长度
1.0kV以下	0.4mm	25，50mm	10(5,20)m
6.6kV-15kV	0.8-1.4mm	25，50mm	5(10,15)m
20kV-27kV	1.5-1.8mm	25，50mm	5(10,15)m
30kV-36kV	2.0-3.2mm	25，50mm	5(10,15)m

产品性能

测试项目	额定电压	额定机械负荷
电性能(15kV) 击穿强度工频耐压雷电冲击热稳电流动稳电流体积电阻率介电常数	25kV/mm 42kV1min(最小相间距30mm)未击穿 75kV,±15次(最小间距30mm)未击穿 4s，31.5kA，无破损 0.3s,80.0kA，无破损 ≥1.0 x 10¹³Ω.cm ≤3.5	GB/T1408.1 GB311 GB311 GB2706-89 GB2706-89 GB1410 GB1409
化学性能氧指数吸水率低温韧性腐蚀测试	≥28% ≤0.1% -55℃±2℃,4h通过 23±2℃,湿度95%，24h通过	GB/T2406 GB/T1034 UL224 ASTM D2671
物理性能拉伸强度断裂伸张率工作温度范围热老化试验	≥12.0Mpa ≥400% -55℃～105℃ 136℃/168小时通过	GB/T1040 GB/T1040 GB/T1040
