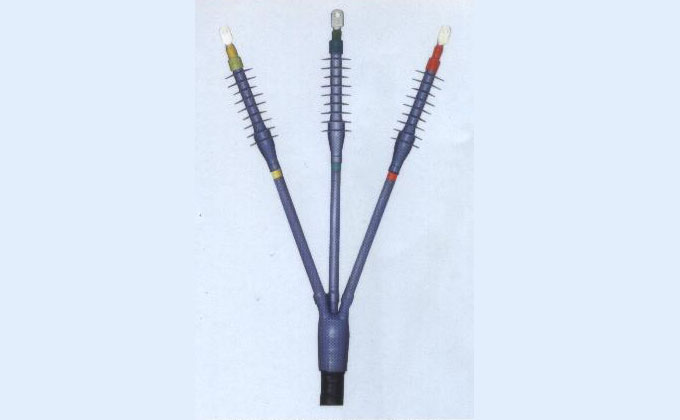

| 26/35kV硅橡胶三芯冷缩户内(户外)终端 | |||||||||||||||||

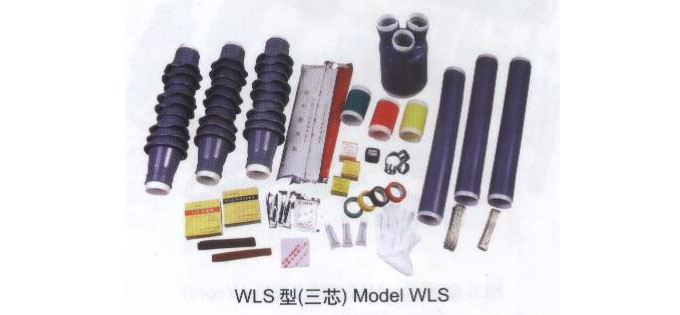

WLS型(三芯)Model WLS
| |||||||||||||||||
| 项目 | 试验项目 | 标准要求 | 试验结果 | 详注 | |
| 26/35kV 三芯全冷缩户内、户外终端 |
1 | 工频电压试验 | 117kV,5min不闪络不击穿 | 117kV,5min各组试样各相居委闪络和击穿 | 符合要求 |
| 2 | 工频电压试验 (淋雨下) |
104kV,1min不闪络不击穿 | 104kV,1min各组试样各相居委闪络和击穿 | 符合要求 | |
| 3 | 局部放电试验 | 45kV下放电量不大于10pc | 45kV下组合试样各相放电均≤2pc | 符合要求 | |
| 4 | 冲击电压试验 （95℃-100℃） |
导体温度95℃-100℃下，200kv，正负极性各10次，不击穿不闪络 | 导体温度95℃-100℃下，200kv，正负极性各10次，均未击穿和闪络 | 符合要求 | |
| 5 | 恒压负荷循环试验 | 在65kV工频电压和导体加热至温度95℃-100℃下，共进行三次负荷循环 | 在65kV工频电压和导体加热至温度95℃-100℃下，共完成三次负荷循环 | 符合要求 | |
| 6 | 局部放电试验 （95℃-100℃） |
导体温度95℃-100℃下45kV下放电量不大于10pc | 导体温度95℃-100℃下45kV下放电量均≤2pc | 符合要求 |
