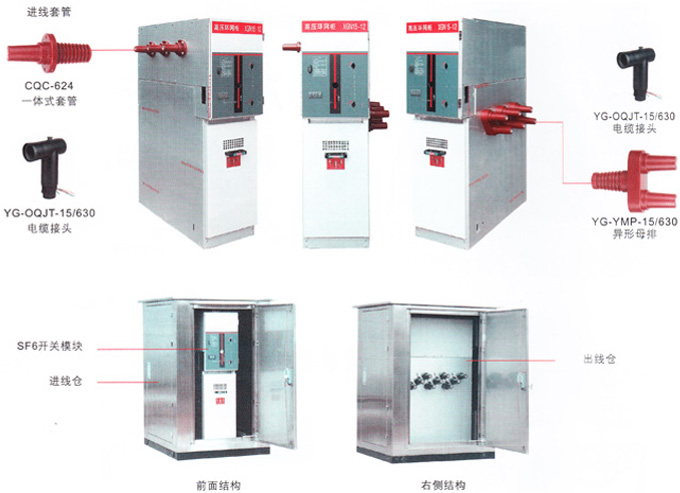

采用三工位SF6负荷开关组装,巧妙的左右进出线分置,最小的结构设计,最强的电缆配置功能,进出线可达8路。 |
![]() |
技术参数 |
项目 | 数值 | 项目 | 数字 |
额定电压、额定电流 | 12kV、630A | 雷电冲击电压 | 85kV |
额定热稳定电流(2s) | 20kA | 工频耐压 | 48kA |
额定动稳定电流(峰值) | 50kA | 机械寿命 | 2000次 |
额定短路关合电流(峰值) | 50kA | Sf6气体额定压力 | 0.03MPa |
额定转移电流 | 200A | Sf6气体年泄漏率 | ≤0.5% |
![]() |

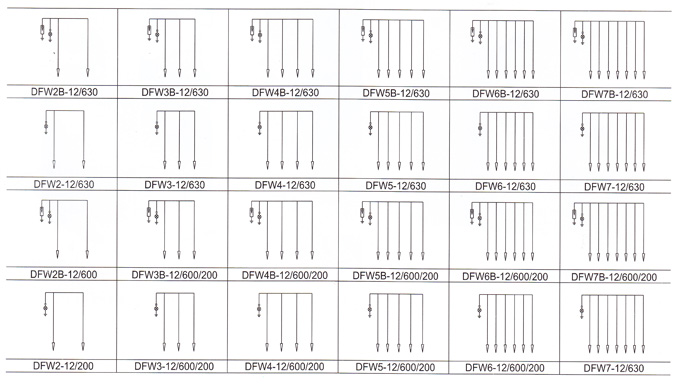

普通高压电缆分支箱界限方案图 |
![]() |
![]() |

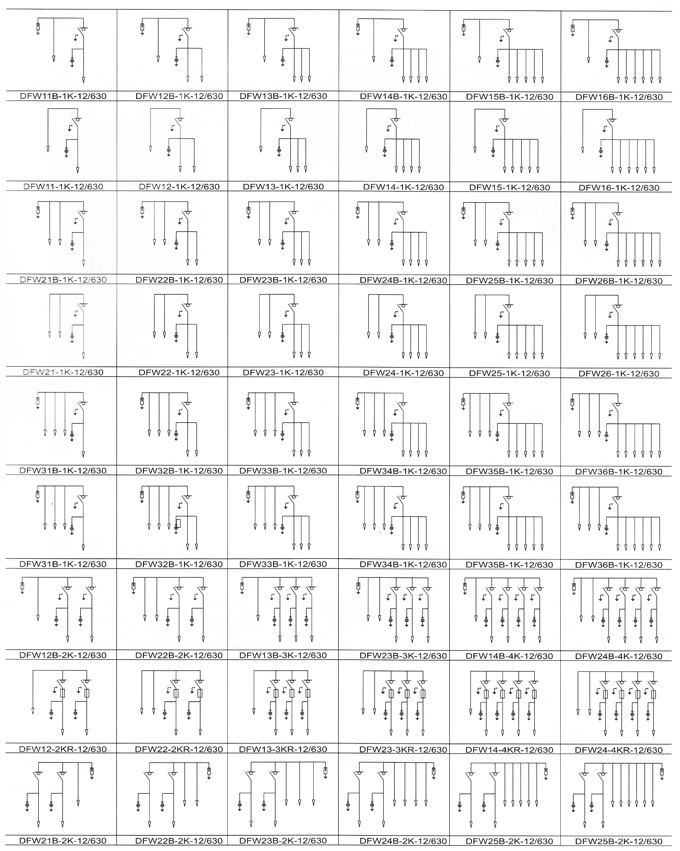

带开关电缆分支箱接线方案 |
![]() |
