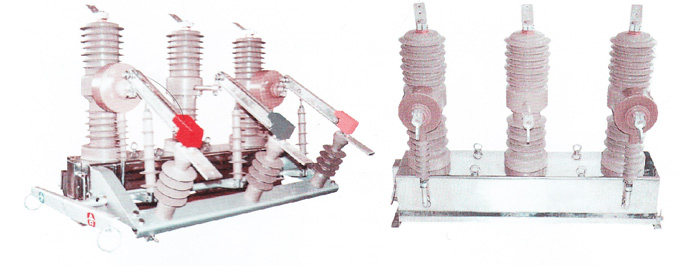

ZW32-12/630-20 型户外交流高压真空断路器

1）概述
ZW32-12型户外柱上真空断路器(以下简称断路器)为额定电压12kV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用及农村电网频繁操作的场所。本断路器配上CHZ-1重合控制器即成为自动重合器。
国家标准：GB1984
国家标准：IEC56
2）使用环境
产品正常使用条件如下：
1.环境温度：+40℃～-30℃（严寒地区-40℃）
2.海拔高度：不超过1000米；
3.风压不超过700Pa（相当于风速34m/s）；
4.无火灾爆炸危险、化学腐蚀及剧烈振动的场所；

3）主要技术参数

序号	名称	单位	数据
1	额定电压	kV	12
2	额定频率	Hz	50
3	额定电流	A	630
4	额定短路开断电流	kA	20
5	额定峰值耐受电流(峰值)	kA	50
6	额定短时耐受电流	kA	20/4s
7	额定短路关合电流(峰值)	kA	50
8	机械寿命	次	10000
9	额定电流开断次数	次	100
10	额定短时开断电流开断次数	次	30
11	工频耐压(1min);(湿)(干)相间、对地/断口	KV	30 42/48
12	雷电冲击耐受电压(峰值)相间、对地/断开	KV	75/85
13	二次回路1min工频耐压	KV	2
