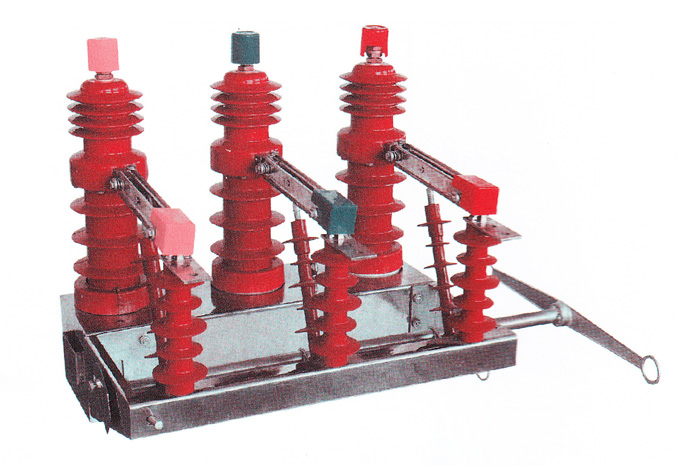

FZW13A-12/T630 型户外交流高压负荷开关

1）概述
CHZ3A-12/T630-20型外交流高压负荷开关(以下简称负荷开关)，是额定电压12kV、50Hz交流三相高压配电网中的控制设备，它的主要用途是开断、关合电力线路中负荷电流、环流电网中的环流、空载变压器的感性电流、电容器组(或电缆)的电容性电流；还具有关合短路电流和承受电流的电动力效应和电热效应的能力。
2）结构与工作原理
负荷开关由弹簧机构操动。弹簧机构有电机储能(电动)和人力储能(手动)两种形式。电动弹簧机构由电机(或由人力)储能合闸，电磁铁或手动分闸；而手动机构的分、合闸则全是由人力完成的。弹簧机构的性能十分可靠。
负荷开关采用真空灭弧室装置，适用于频繁操作的场所，具有寿命长、免维护、无爆炸、无引发火灾危险等特点。负荷开关采用空气-硅橡胶复合绝缘结构，绝缘性能可靠、无漏油、无漏气等隐患，适应环境条件的能力强。负荷开关的外壳有不锈钢和普通的两种。本负荷开关还可以按用户的需要，能以负荷开关-隔离开关-ZnO避雷器等方式组合，按组合电器的形式供货。负荷开关可按用户要求加装630A-50A(额定电流)/5A的电流互感器2-3只。
3）使用环境
产品正常使用条件如下：
1.环境温度：+40℃～-30℃；
2.海拔高度：不超过3000米；
3.风压不超过700Pa（相当于风速34m/s）；
4.污秽程度不超过3级。
5.无经常性剧烈运动，地震烈度不超过8度。

4）主要技术参数

序号	名称			单位	数据
1	额定电压				12
2	额定绝缘水平	1min 工频耐压	干试	kV	42/48(断口)
			湿试		34
		雷电冲击耐压(峰值)			75/85(断口)
3	额定频率			Hz	50
4	额定电流			A	630
5	额定闭环开断电流
6	额定有功负荷开断电流
7	额定电缆充电开断电流				10
8	额定短时耐受电流			kA	20
9	额定峰值耐受电流(峰值)				50
10	额定短路关合电流(峰值)
11	额定短路持续时间			s	4
12	额定空载变压器开断容量			kVA	1250
13	机械寿命			次	10000
14	额定操作顺序				合分
