HZW-12 型高压智能双电源自动转换装置

1）概述
根据我国电力发展和广大用户的需求，提出了不停电或最少停电的方案，保证提高供电的可靠性，本公司采用最新技术自主研发了该高科技产品，本装置目前在我国是电网上运行最多，适用于交流50/60Hz、额定工作电压13kV、11.5kV、10kV、6kV，额定电流6-1000A双电源供电系统。在主电源发生故障时，切换装置可以实现与备用电源或发电机的自动切换，以保证供电的可靠性和安全性，同时便于维护和维修。也可根据负载的需要进行两路电源之间的选择性切换。产品具有过载、欠压、短路、断相保护功能。特别适用于消防、机场、电视台、医院、商场、银行、化工、冶金、高层建筑和军事设施等不允许断电的重要场所，作为保证连续供电的重要电气装置。

该产品分为二大系列：1、弹簧机构2、永磁式机构。电压等级为13kV、11.5kV、10kV、6kV,二路进线自动转换，通过电压互感器采样，把断路器中的电流电压信号提供给智能控制器，运算判断后实现全自动投切、通过GPRS、CDMA无线数传，接入INTERNET网络，能实时完整的把装置设备自检状态，运行参数等信息传递至后台管理系统。

产品配有智能控制器，控制器是以32位ARM芯片为基础的电子控制装置，适用于电动双向隔离刀和断路器组成的双电源供电系统的控制。CH40智能控制器的使用，可大大提高用户供电的可靠性。

2）本控制器的特点
1.工业级期间选择，产品稳定可靠。
2.采用32ARM芯片为处理器，数据运算、处理速度快、可靠性高。
3.采用图片液晶，多国语言和中文菜单显示运行状态及参数。
4.功能强大实用。
5.杆下遥控器操作可靠。
6.软件加密与安全。
7.管理系统式64位加密，控制操作时，需要给后台管理人员打电话授权。或者发送到手机上的短信验证码操作。操作时会给登录人员的手机上发送一个有几分钟时效的验证码。输入验证码才可以操作。

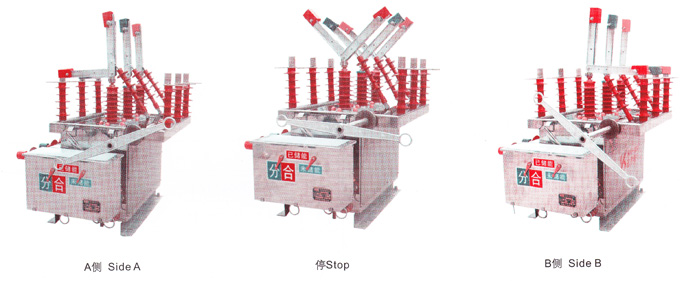

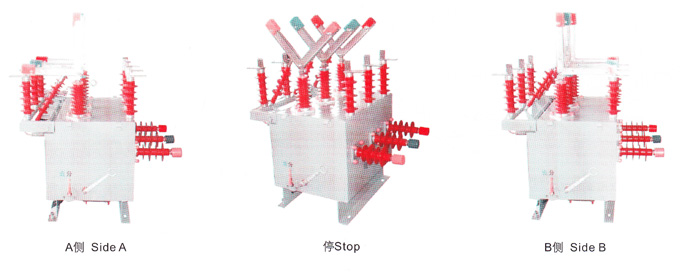

3）双电源自动转换装置实际图片

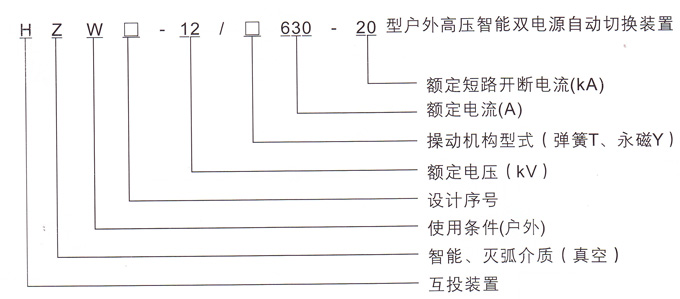

4）产品型号名称及含义

5）使用环境
产品正常使用条件如下：
1.环境温度：-25℃～+40℃；
2.海拔高度：不超过2000米，高原型不大于3500mm；
3.相对湿度：日平均不大于95%，月平均值大于90%；
4.最大日温差：不超过30℃；
5.污染等级:3级；
6.地震烈度：不大于8度
7.风压：不超过700pa(相当于风速34m/s)

6）主要技术参数

序号	项目			单位	参数
1	额定电压			kV	13、11.5、10、6
2	额定绝缘水平	1min工频耐压			干试	42/48 隔开断口	42/48 湿试	34
					75/78隔离断口
		雷电冲击耐压(峰值)
3	额定频率			Hz	50/60
4	额定电流			A	630、1000、1250
5	额定短路开断电流			kA	12.5、16、20、25
6	额定操作顺序			kA	分-0.3-合分-180s-合分
7	额定电流开断电流开断次数			次	30
8	额定短路关合电流(峰值)			kA	31.5、40、50、53
9	额定峰值耐受电流
10	额定短时耐受电流				12.5、16、20、25
11	额定短路持续时间			s	5(弹簧)4(永磁)
12	分闸时间		最高操作电压下	ms	30-80
			额定操作电压下
			最低操作电压下		40-100
13	合闸时间
14	全开断时间				≤100
15	机械寿命			次	10000(弹簧)30000(永磁)
16	合闸功率			J	≤8
17	储能电机额定输入功率			W	≤70
18	额定操作电压及辅助回路额定电压			V	≤40
19	额定电压下储能时间			V	直流、交流220
20	过电流脱扣器		额定电流	A	5
			脱扣电流准确度	%	±10
21	净重N.W.			kg	254(弹簧)、235(永磁)
