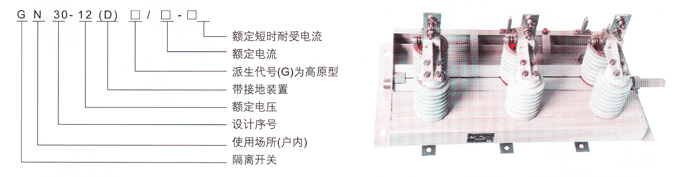

1）型号及含义
 |
| 2）主要技术数据 |
| |
产品型
号规格 |
GN30-12/400-12.5 |
GN30-12/630-20 |
GN30-12/1000-31.5 |
GN30-12/1250-31.5 |
GN30-12/1600-3150 |
| 项目 |
|
GN30-12D/400-12.5 |
GN30-12D/630-20 |
GN30-12D/1000-31.5 |
GN30-12D/1250-31.5 |
GN30-12D/1600-3150 |
| 额定电压(kV) |
12 |
| 额定电流(A) |
400 |
630 |
1000 |
1250 |
1600-3150 |
| 额定短时电流(kA) |
12.5 |
20 |
31.5 |
40 |
| 额定短路持续时间(s) |
4 |
| 额定峰值耐受电压(kA) |
31.5 |
50 |
80 |
100 |
额定绝
缘水平 |
1min工作
耐受电压(kV) |
极间、极对地 42 断口 49 |
雷电冲击
耐受电压(kV） |
极间、极对地 75 断口 85 |

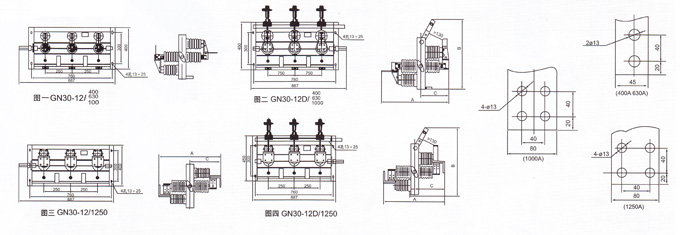

3）外型安装及尺寸
| GN30-12 |
GN30-12D |
400A
630A |
1000A |
1250A |
400A
630A |
1000A |
1250A |
| A |
C |
A |
C |
A |
C |
A |
B |
C |
A |
B |
C |
A |
B |
C |
| -560 |
-315 |
-580 |
-332 |
-580 |
-295 |
-550 |
-610 |
-240 |
-575 |
-615 |
-245 |
-580 |
-600 |
-295 |

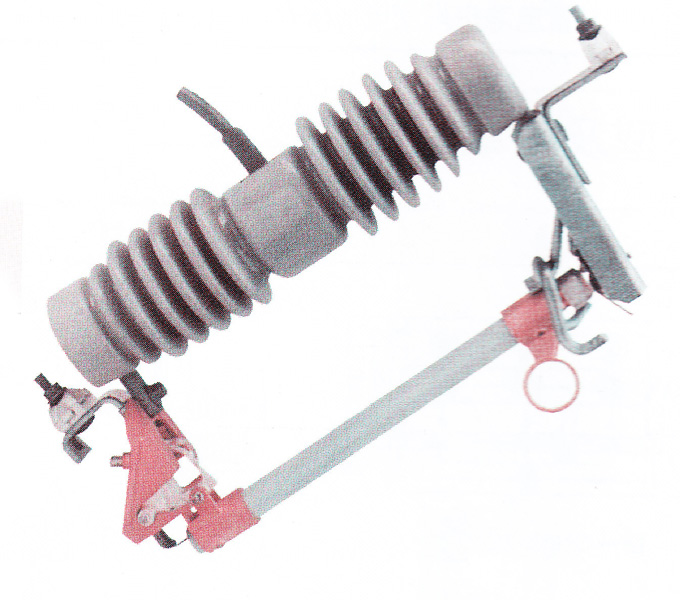

12KV-15KV
| 型号 |
额定电压
(KV) |
额定电流
(A) |
开断电流
（A） |
冲击电压
(BIL) |
工作耐压 |
爬距
(MM) |
重量
(KG) |
外型尺寸
(CM) |
| YGF-2 |
15 |
100 |
10000 |
110 |
40 |
250 |
7.3 |
38.5x34.5x10.5 |
| YGF-2 |
15 |
200 |
12000 |
110 |
40 |
250 |
7.3 |

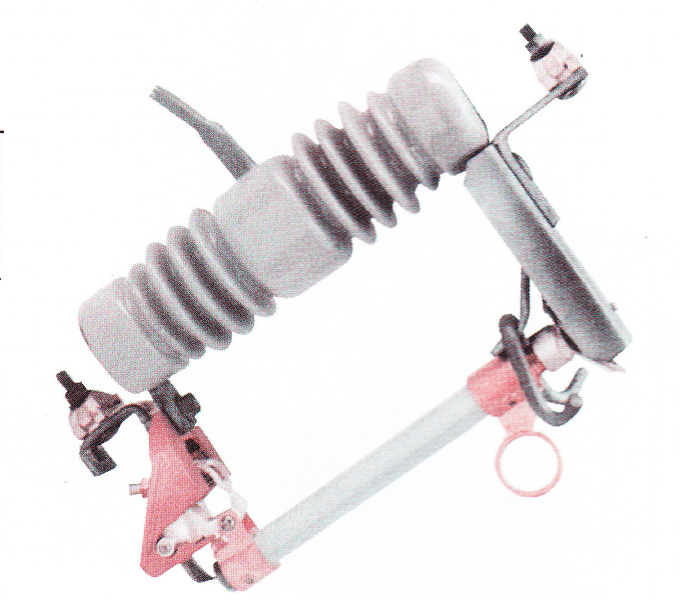

12KV-15KV
| 型号 |
额定电压
(KV) |
额定电流
(A) |
开断电流
（A） |
冲击电压
(BIL) |
工作耐压 |
爬距
(MM) |
重量
(KG) |
外型尺寸
(CM) |
| YGF-3 |
15 |
100 |
10000 |
110 |
40 |
250 |
7.3 |
38.5x34.5x10.5 |
| YGF-3 |
15 |
200 |
12000 |
110 |
40 |
250 |
7.3 |

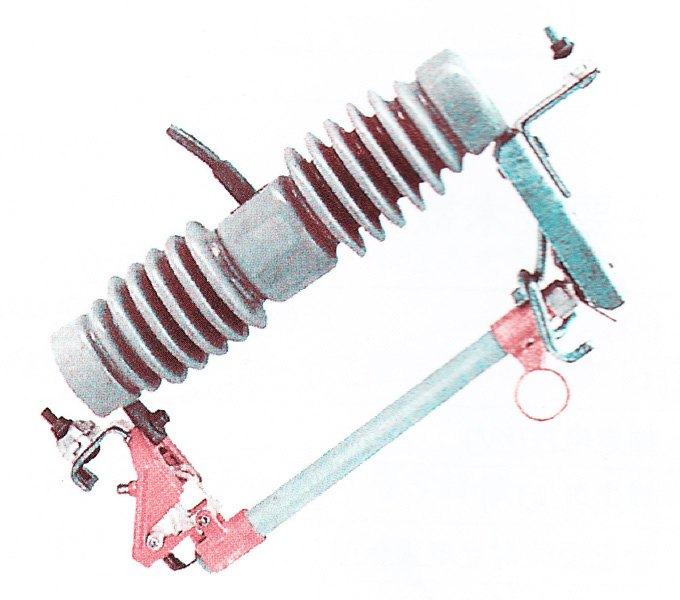

12KV-27KV
| 型号 |
额定电压
(KV) |
额定电流
(A) |
开断电流
（A） |
冲击电压
(BIL) |
工作耐压 |
爬距
(MM) |
重量
(KG) |
外型尺寸
(CM) |
| YGF-4 |
15 |
100 |
10000 |
125 |
45 |
350 |
8.5 |
48x34.5x10.5 |
| YGF-4 |
15 |
200 |
12000 |
125 |
45 |
350 |
8.5 |
10KV-12KV
| 型号 |
额定电压
(KV) |
额定电流
(A) |
开断电流
（A） |
冲击电压
(BIL) |
工作耐压 |
爬距
(MM) |
重量
(KG) |
外型尺寸
(CM) |
| HPRW |
10 |
100 |
600 |
110 |
42 |
340 |
12 |
49x35x14 |
| HPRW |
10 |
200 |
800 |
110 |
42 |
340 |
12 |

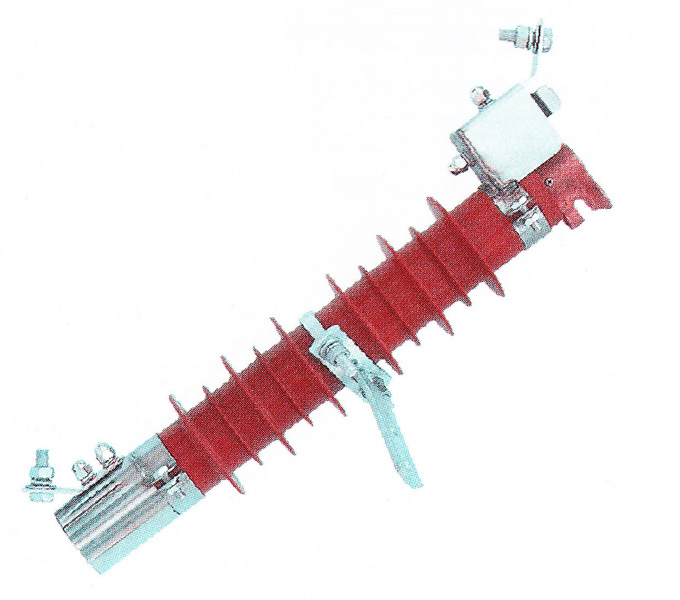

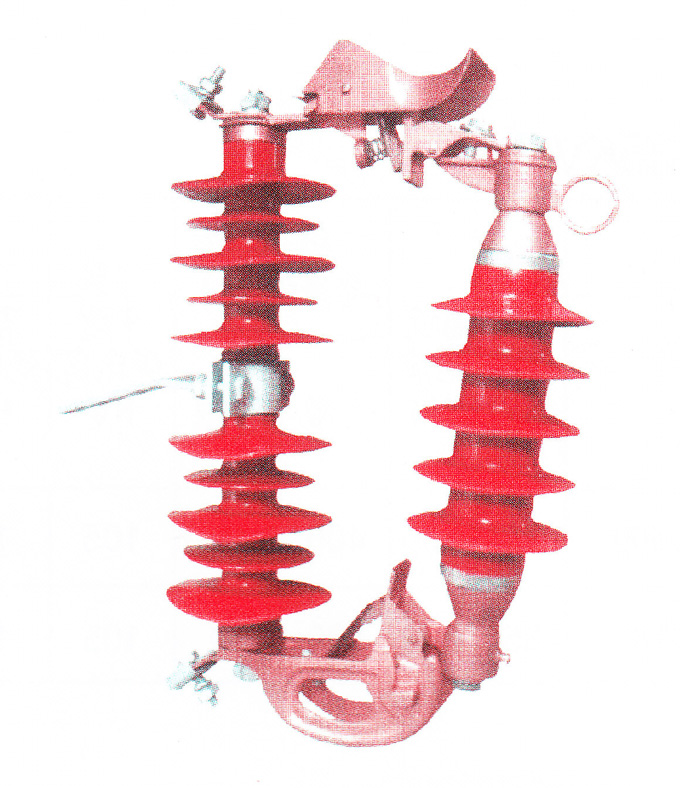

可卸式避雷器10KV-12KV
| 型号 |
额定电压
(KV) |
额定电流
(A) |
开断电流
（A） |
冲击电压
(BIL) |
工作耐压 |
爬距
(MM) |
重量
(KG) |
外型尺寸
(CM) |
| HPRW6 |
10 |
100 |
600 |
110 |
42 |
340 |
12 |
49x35x14 |
| HPRW6 |
10 |
200 |
800 |
110 |
42 |
340 |
12 |
12KV-15KV
| 型号 |
额定电压
(KV) |
额定电流
(A) |
开断电流
（A） |
冲击电压
(BIL) |
工作耐压 |
爬距
(MM) |
重量
(KG) |
外型尺寸
(CM) |
| HYGF-7 |
15 |
100 |
10000 |
125 |
45 |
350 |
12 |
50.8x36x13 |
| HYGF-7 |
15 |
200 |
12000 |
125 |
45 |
350 |
12 |
12KV-15KV
| 型号 |
额定电压
(KV) |
额定电流
(A) |
开断电流
（A） |
冲击电压
(BIL) |
工作耐压 |
爬距
(MM) |
| HPRW11-12 |
15 |
100 |
10000 |
110 |
42 |
250 |
| HPRW11-12 |
15 |
200 |
12000 |
110 |
42 |
250 |
HRW5-3KV
| 型号 |
额定电压
(KV) |
额定电流
(A) |
三相开断流
容量(MVA) |
工频干耐受
电压KV |
工频混耐受
电压KV |
除熔丝管上的导电
部分允许温度℃ |
| 上限 |
下限 |
| HRW5-35/100 |
35 |
100 |
400 |
10 |
105 |
185 |
60 |
| HRW5-35/200 |
35 |
200 |
800 |
30 |
105 |
185 |
60 |

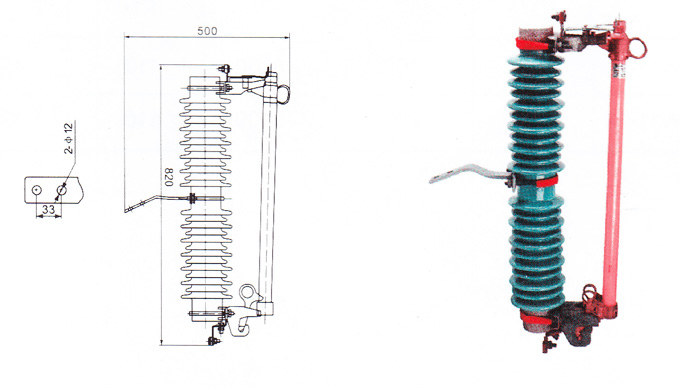

RW5-35KV
| 型号 |
额定电压
(KV) |
额定电流
(A) |
三相开断流
容量(MVA) |
工频干耐受
电压KV |
工频混耐受
电压KV |
除熔丝管上的导电
部分允许温度℃ |
| 上限 |
下限 |
| RW5-35/100 |
35 |
100 |
400 |
10 |
105 |
185 |
60 |
| RW5-35/200 |
35 |
200 |
800 |
30 |
105 |
185 |
60 |

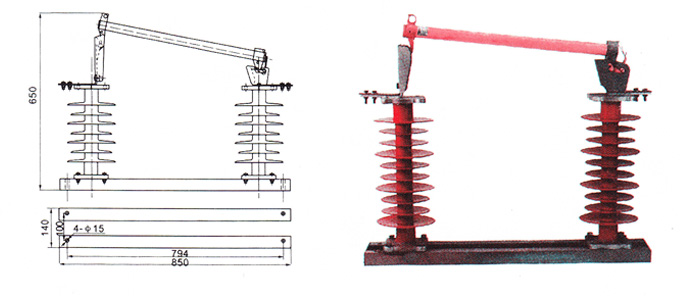

HRWG2-35KV
| 型号 |
额定电压
(KV) |
额定电流
(A) |
开断电流
（A） |
冲击电压
(BIL) |
工频耐压 |
| HRWG2-35/100 |
35 |
100 |
6.3 |
170 |
70 |
| HRWG2-35/200 |
35 |
200 |
8.0 |
170 |
70 |

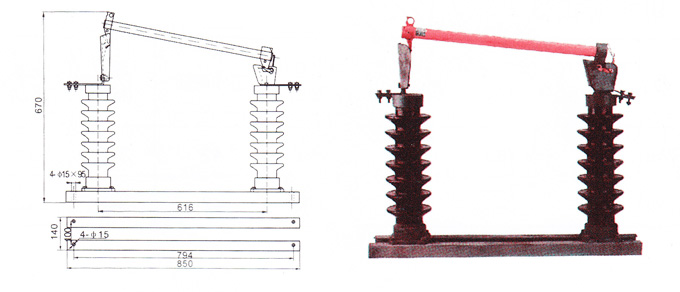

PRWG2-35KV
| 型号 |
额定电压
(KV) |
额定电流
(A) |
开断电流
（A） |
冲击电压
(BIL) |
工频耐压 |
| PRWG2-35/100 |
35 |
100 |
6.3 |
170 |
70 |
| PRWG2-35/200 |
35 |
200 |
8.0 |
170 |
70 |
|
