1）概述
KYN1-10户内交流金属铠装移动式开关设备(以下简称手车式柜)是根据GB3906《3-35KV交流金属封闭开关设备》及按IEC298《交流金属封闭开关设备和控制设备》标准设计制造，同时也能满足两部提出的高压开关柜应具有“5防”功能要求。

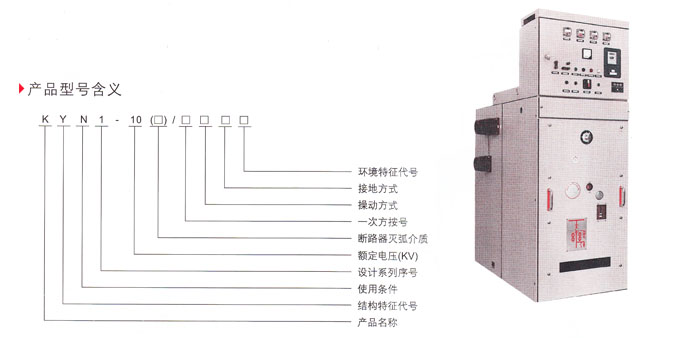

2）产品型号含义
3）用途及正常工作条件
本产品系三相交流50Hz额定电压3-10KV中心点不接地的单母线及单母线分段系统的户内成套配电装置，作为接受和分配网络电能之用，并对电路实行控制保护和监测，适用于各类发电厂、变电站及工矿企业。
4）结构特征
手车柜是采用钢板与角钢焊接而成，各单元之间用金属板隔开成为全封闭的结构，外壳的防护等级为IP2X。
手车柜柜体、继电器仪表箱及手车三大部分组成，柜体又有前柜，后柜和泄压窗组合而成，三者之间均由螺栓联接而成一体，柜体用接地的金属板分隔成手室、端子室、母线室和电缆室。
手车柜具有架空进出线、电缆进出线及左右联络的功能，用户可根据用途将各种方案的手车柜排列运行组成能完成设计功能的配电装置。
5）开关柜技术参数见表
| 额定电压 | KV | 3、6、10 | |
| 最高工作电压 | KV | 3.6、7.2、12 | |
| 额定电流 | A | 630、1000、1250、1600、2500 | |
| 额定短路开断电流 | KA | 12.5、16、20、31.5、40 | |
| 额定短路关合电流(峰值) | KA | 31.5、40、50、80、100 | |
| 4秒热稳定电流(有效值) | KA | 12.5、16、20、31.5、40 | |
| 动稳定电流(峰值) | KA | 31.5、40、50、80、100 | |
| 防护等级 | KA | IP2X | |
| 外形尺寸：宽x深x高 | mm | 840x1500x2200 (电缆进出线) |
840x1680x2200 (架空进出线) |
| 重量 | kg | <1000 | 说明：额定电流1600及以上，开断电流40KA，柜宽为1000m |

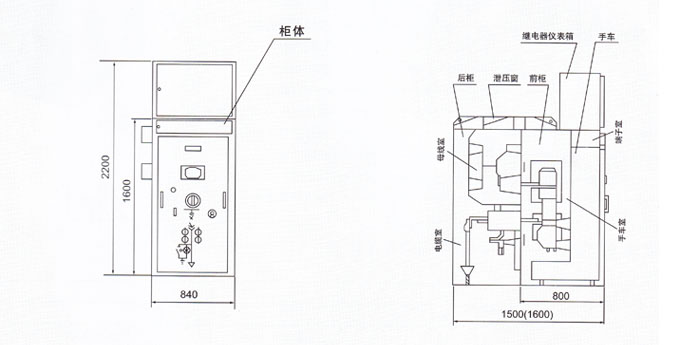

| 6）手车柜外形示意图 |
 |
| 7）订货须知 订货时应提供下列资料： 1.产品型号，名称和数量； 2.一次回路接线方案编号、系统图号及排列图； 3.二次回路原理图、系统图号及排列图； 4.每台手车柜内一、二次回路所造用的元件详细的规格及数量； 5.母线的型号及规格，否则按制造厂的标准提供； 6.如需要提供母线桥，必须提供跨距尺寸； 7.若产品用于特殊环境中，则应在订货时提明。 |
