1）概述
XGN2-12箱式固定就式交流金属封闭开关设备(以下简称开关柜)用于3、6、10KV三相交流50Hz系统中作为接受和分配电能之用的户内成套配电设备，具有对电路控制保护和监测等功能，其母线系统为单母线带旁路母线，并可派生出双母线结构。本开关柜符合国家标准GB3960《3-35KV交流金属封闭开关设备》及国家标准IEC298的要求，并具有一套完善的性能可靠、功能齐全、结构简单操作方便的机械式防误闭锁装置，简便而有效的达到两部提出的“五防”闭锁功能。
开关柜的主开关采用ZN28A-10型系列真空断路器。真空断路器配用CD17系列电磁操动机构、CT17或CT19B弹簧操作机构。隔离开关采用CN30-10旋转式隔离开关系列产品。

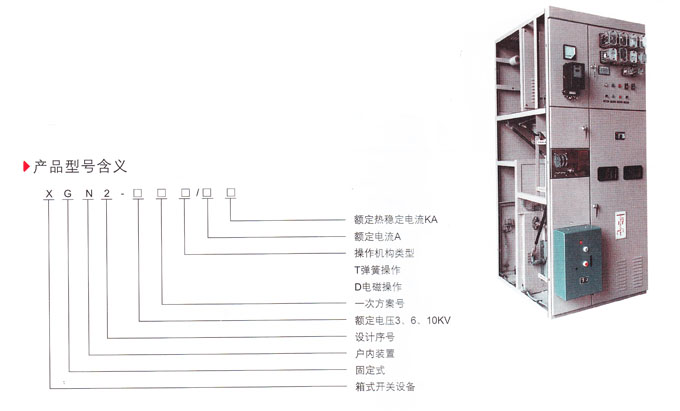

2）产品型号含义
3）使用环境
产品正常使用条件如下：
1.环境温度：+40℃～-25℃；
2.海拔高度：不超过1000米；
3.相对湿度：日平均值不大于95%，月平均值不大于90%；
4.饱和蒸汽压：日平均值不超过2.2x10-3Mpa，月平均值不超过1.8x103Mpa；
5.地震烈度：不超过8度；
6.没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。在使用环境部能完全满足上述条件式，产品也可采用抗湿热、防腐蚀等技术手段来适应特殊的环境。
4）开关柜技术参数见表
| 额定电压 |
KV |
3、6、10 |
| 最高工作电压 |
KV |
3.6、7.2、12 |
| 额定电流 |
A |
630、1000、1250、1600、2500 |
| 额定开断电流(有效值) |
KA |
12.5、16、20、31.5、40 |
| 额定关合电流(峰值) |
KA |
31.5、40、50、80、100 |
| 额定动稳定电流(峰值) |
KA |
12.5、16、20、31.5、40 |
| 额定动稳定电流(有效值) |
KA |
31.5、40、50、80、100 |
| 热稳定时间 |
S |
4 |
| 防护等级 |
|
IP2X |
| 母线系统 |
|
单母线 |
单母线带旁路 |
| 操作方式 |
|
电磁(CD17) |
弹簧储能式(CT19) |
| 外形尺寸：宽x深x高 |
mm |
1100x1200x2650
(标准) |
|
| 重量 |
kg |
约1000~1300 |
|

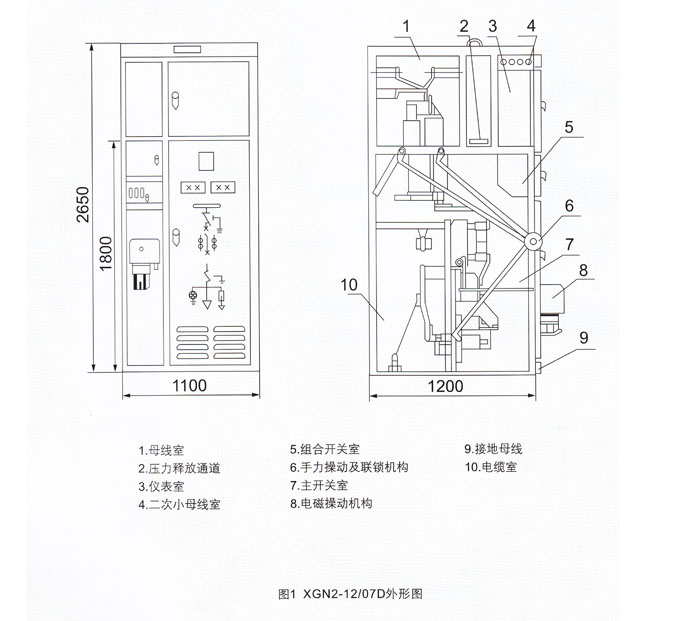

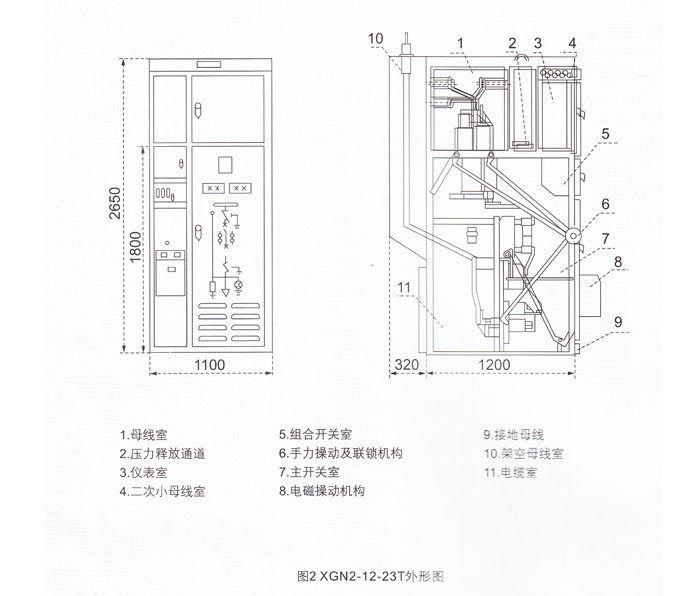

| 5）开关柜外形示意图 |
 |
 |
6）订货须知
订货时应提供下列资料：
1.一次线路接线方案的系统图、柜体排列图；
2.二次回路原理图、端子排列图如端子无排列时按制造厂规定；
3.柜内电器元件的型号、规格、数量表；
4.主母线、支母线的材质、规格；
5.如有母线桥，应提供跨距尺寸；
6.开关柜使用在特殊环境条件，应在订货时提明；
7.需要附件、备件时，应提出各种类和数量；
8.需方要求提供水平母排，则必须在合同中指明。 | |
