HXGN□10(F) 固定式金属封闭开关柜

1）概述
HXGN□10(F)固定式金属封闭开关柜 (简称环网柜)，系三相交流额定电压10KV，额定频率50Hz的户内箱式交流金属封闭开关设备。适用于工厂、车间，小区住宅、高层建筑及公园等小容量(小于630KVA及以下)配电系统中，可用于环网线分段系统供电之用。
设计性能符合GB3960-91《交流金属封闭开关设备》标准，也达到IEC298-81《交流金属封闭开关设备和控制设备》标准，外设的防护等级为IP3X，并能满足两部提出的有关开关设备”五防“要求。

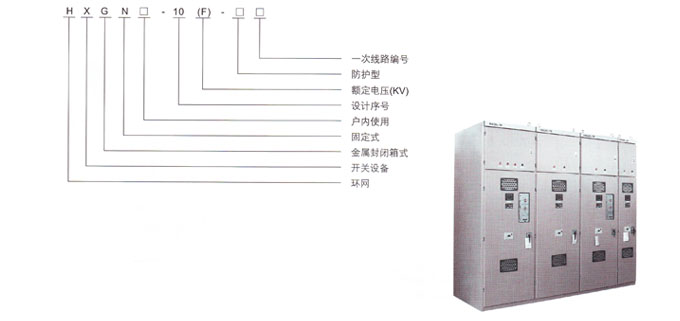

2）产品型号及含义

3）使用环境
1.户内使用；
2.海拔高度：不超过1000米；
3.室内相对湿度不大于90%（+25℃时）；
4.环境温度：周围空气不超过+40℃，不低于-15℃；
5.地震烈度不超过8度；
6.安装地点：无火灾、爆炸危险、化学腐蚀及剧烈振动的场所;

4）结构特点
本开关的结构采用2mm薄钢板弯制成上下盖、隔板、侧壁、前后盖板等零件、组装而成。骨架经表面前处理后用环氧粉末喷涂工艺涂覆，色泽美观、牢固。
柜体上部为母线室，仪表室位于母线的前身，用钢板分割。柜体中部分为负荷开关室，下部可安装电流、电压互感器等元件和供电电缆出线。其柜底装有可拆的活动盖板，前门上有观察窗，供运行中检视。

5）开关柜技术参数见表

名称	型号	备注
负荷开关	ISRC-1P/2P-12-400、630 三相自动跳脱、压气灭弧、可配熔断器脱扣装置，相距210mm负荷开关、有机械联锁	意大利VEI公司产品 (可根据图纸要求选用其它产品)
高分断熔断器	SDL-J,SEL-K.SKL-K可配撞击器	西安熔断器厂引进英国BRUSH公司技术
熔断器	RN-2 0.5A
电流互感器	LZZB-10
电压互感器	JDZ-10
避雷器	HY5WS
带电显示器	GSN-10/Q
电磁锁	DSN-220V
