1）概述
装置适用于发电厂、石油、化工、冶金，纺织高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机几口的场所、作为三相交流频率为50(60Hz)额定工作电压为380V(400)、（660），额定电流为400A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套设备装置。

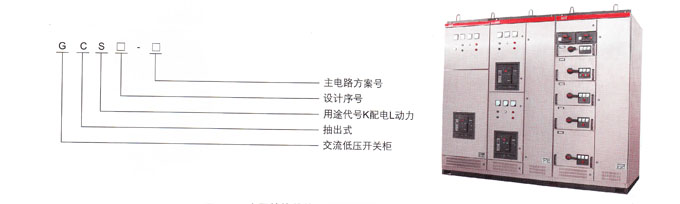

2）产品型号含义
3）装置特点
1.提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。
2.功能单元之间、隔离之间的分隔清晰、可靠、不因某一单元的故障而影响其他单元工作、使故障局限在最小的范围。
3.母线平置式排列装置的动、热稳定性好，能承受80/176KA短路电流的冲击。
4.GCS柜单柜的回路数量多至22回，充分考虑了发电厂、电化冶金、工矿企业系统等行业的需要。
5.装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。零序电流互感器置电缆隔离室，使安装维修方便。
6.同一电源配电系统，可以通过限流点抗器匹配限制短路电流，稳定母线电压在一定得数值，还可部分降低元器件短路强度的要求。
7.抽屉单元有足够数量的二次接插件(1单元及以上为32对，1/2单元为20对)，可满足计算机接口和自控回路对接点数量的要求。
| 4）开关柜技术参数见表 |
| 额定绝缘电压 | V | 交流660（1000）V | |
| 额定工作电压 | 主电路 | V | 交流380（660）V |
| 辅助电路 | 交流380、220、24V直流110、220V | ||
| 额定频率 | Hz | 50（60）Hz | |
| 水平母线额定电流 | A | ≤4000A | |
| 垂直母线额定电流 | A | 1000A | |
| 额定峰值耐受电流 | KA | 105(176)KA | |
| 额定短时耐受电流 | KA | 50(80)KA | |
5)通置通用柜体的尺寸
| 高 | 2000 | |||||||||
| 宽 | 400 | 600 | 800 | 1000 | ||||||
| 深 | 800 | 1000 | 800 | 1000 | 600 | 800 | 1000 | 600 | 800 | 1000 |

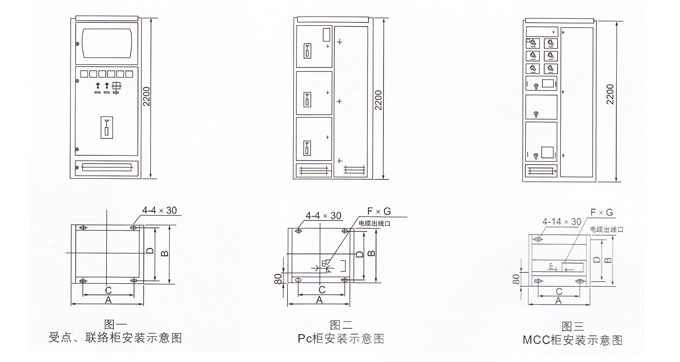

6）安装示意图
表一
| 通用柜代号 | A | B | C | D | 备注 |
| GCS-TG1010-4 | 1000 | 1000 | 850 | 956 | 联络柜 |
| GCS-TG0810-4 | 800 | 800 | 650 | 956 | 受电柜 |
| GCS-TG0808-4 | 800 | 800 | 650 | 756 | 受电柜 |
| GCS-TG0608-4 | 600 | 600 | 450 | 756 | 受电柜 |
表二
| 通用柜代号 | A | B | C | D | F*G |
| GCS-TG1010-2 | 1000 | 1000 | 850 | 956 | 400*400 |
| GCS-TG0810-2 | 800 | 1000 | 650 | 956 | 400*400 |
| GCS-TG0808-2 | 1000 | 800 | 850 | 756 | 400*400 |
| GCS-TG0608-2 | 600 | 800 | 650 | 756 | 400*400 |
表三
| 通用柜代号 | A | B | C | D | F*G |
| GCS-TG1010-4 | 1000 | 1000 | 850 | 956 | 400*400 |
| GCS-TG0810-4 | 800 | 1000 | 650 | 956 | 200*400 |
7）订货须知
订货时客户应提供下列资料；
1.产品的全型号包括主电路方案号和辅助电路方案号；
2.主电路系统组合顺序图；
3.辅助电路电气原理图；
4.柜内元器件清单；
5.电路中电压、电流、时间等整定参数与产品正常使用不符合其他特殊要求。
