1）概述
GCK(GCL)低压抽出式开关由动力配电中心(PC)柜和电动机控制中心(MCC) 二布恩组成，适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz，最大工作电压至660V，最大工作电流至3150A的配电系统中，作为动力配电、电动机控制及照明等配电设备的电路转换分配控制之用。
本系列产品具有分段断能力高，动热稳定性能好，结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的贿赂较多，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点。
本产品符合IEC439标准，也符合GB7251.1-1997《低压成套开关设备和控制设备》国家标准。

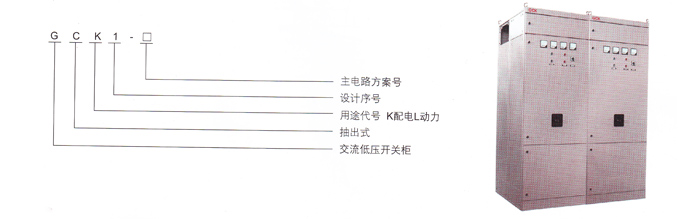

2）产品型号含义
3）结构特征
本系列产品的基本柜架为组合装配式结构，柜架的全部结构部件通过螺钉紧固相互连接成基本框架，再按需要加上门、挡板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的开关柜，本柜有下列特点：
1.框架采用异形刚才，利用三维板定位，螺栓连接无焊接结构，从而避免焊接变形和应用，提高了安装精度；
2.框架及零部件安装孔按模数E=25mm变化；
3.内部结构件采用镀锌处理。外部经过酸洗和磷化处理后，采用静电环氧粉末喷涂；
4.在动力中心(PC)进行柜内，顶部为水平母线区域，水平母线区域下部为断路器室，断路器可配置国产的DW15C，ME等系列，也可根据用户需要配置国外电气公司生产的各种断路器，如ABB公司生产地F系列断路器，以及智能化断路器等；
5.与垂直面斜不超过5度；
6.本产品适合以下温度运输存储:-25℃～+55℃，在短时间内(部超过24h)不超过+70℃。

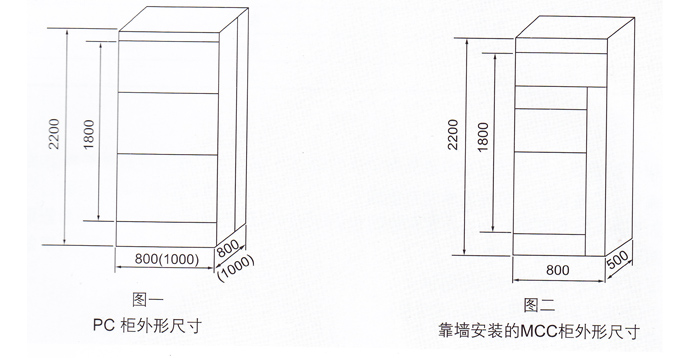

4）开关柜外形示意图
5）开关柜技术参数见表
| 额定工作频率 | Hz | 50 | |
| 额定工作电压 | V | 380、660 | |
| 额定绝缘电压 | V | 660 | |
| 额定工作电流 | 水平母线 | A | 630-3150 |
| 垂直母线 | 600 | ||
| 额定短时耐受电流 | 水平母线 | 80KA(有效值)1秒 | |
| 垂直母线 | 50KA(有效值)1秒 | ||
| 额定峰值耐受电流 | 水平母线 | 176KA | |
| 垂直母线 | 110KA | ||
| 主电路接插件 | A | 200、400 | |
| 1辅助电路接插件 | A | 10 | |
| 1工频耐压1分钟 | V | 2500 | |
| 1控制电机最大容量 | KW | 155 | |
| 防护等级 | Ip40 | ||
| 操作方式 | 就地、远方、自动 | ||

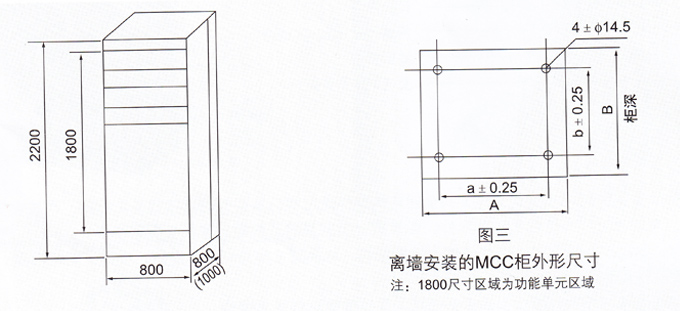

6)安装尺寸及安装孔见下表
| 柜宽(A) | 柜宽(B) | 安装孔尺寸(a) | 安装孔尺寸(b) |
| 800 | 600 | 685 | 485 |
| 600 | 800 | 485 | 685 |
| 600 | 1000 | 485 | 885 |
| 800 | 800 | 685 | 685 |
| 800 | 1000 | 685 | 885 |
| 1000 | 800 | 885 | 685 |
| 1000 | 1000 | 885 | 885 |
7）订货须知
订货时客户应提供下列资料；
1.一次回路方案编号、设备型号、容量及单线系统图；
2.二次回路原理图如用户未提供要求，制造厂按标准提供；
3.开关柜的排列图和配点室平面布置图；
4.主母线规格未提供要求时制造厂按标准提供；
5.开关柜表面颜色(制造厂叫标准颜色为：浅驼色)。
若用户有其他要求可与我厂协商解决。
