GW5型系列高压隔离开关

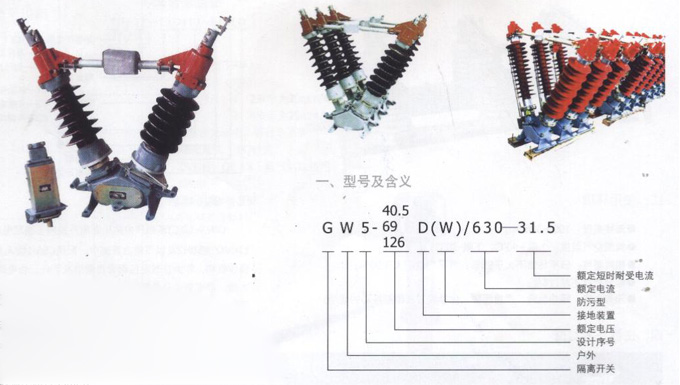

一、型号及含义
本系列隔离开关满足GBI985-89交流高压隔离开关川EC129(1984)《交流隔离开关与接地开关》和IEC694(1980)《高压开关设备和控制设备共用条款》规定的各项要求。

二、使用环境
●海拔高度1000-3000m;
●环境温度不高于+40℃，不低于-30℃(高寒地区不低于-40℃)；
●风压不超过700pa（相当于风速34m/s）；
●地震烈度不超过8度；
●覆冰厚度不大于10mm：
●安装场所应无易燃、易爆危险物品、化学腐蚀及剧烈运动；
●支柱绝缘子污秽等级：普通为0级、防污型为Ⅱ级。

三、主要技术数据

分类	型号 Type	额定电压 Rated voltage (KV)	额定电流 Rated Current (A)	隔离开关		接地开关				接地开关
				额定峰值耐受电流KA	额定短时耐受电流KA	额定峰值耐受电流KA		额定短时耐受电流KA
一般型 (防污型)	40.5 GW5-69D(W) 126	40.5 69 126	630	50	20(4s)	50	80	20 (4s)	31.5 (4s)	不接地单接地对接地
			1000		31.5(4s)
			1250	80	31.5(4s)
			1600 2000

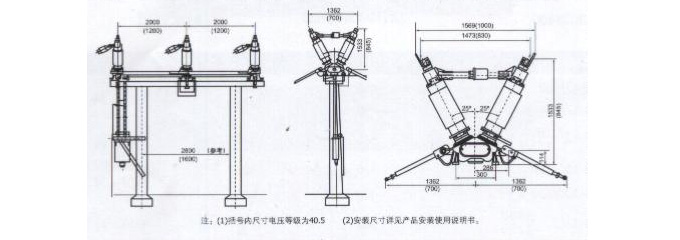

四、外型及安装尺寸

五、订货须知
●产品订货应详细说明规格、型号、类型(防污)，有无接地、单接地、双接地、电操或手操。
●特殊要求与厂商协商。
