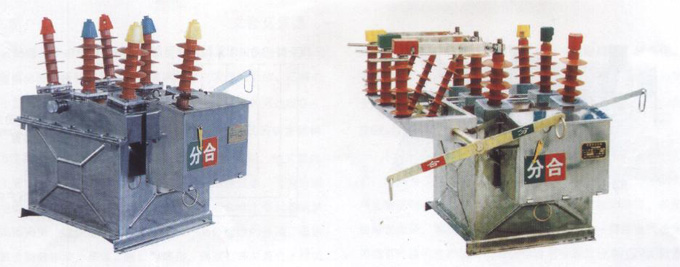

ZW8-12/T630-20户外高压真空断路器

一、用途
ZW8-12/T630-20户外真空断路器系三相交流50Hz，主要用于城网和农网的10KV系统，作为分、合负荷电流、过载电流及短路电流之用。也可以用于其他类似场所。

二、特点
1、采用真空灭弧室，空气绝缘，配以电动弹操动机构，使得产品灭弧能力强，短路开断次数高，无火灾爆炸危险，操作方便，是一种性能优良，实用性较强的产品。
2、本产品总体结构采用三相共箱式，套管进出线，箱体内为干燥空气，电动弹簧躁动机构布置在箱体的侧面，可在较严酷的环境条件下可靠使用。
3、本产品真空灭弧室采用陶瓷外壳，杯状纵磁场触头结构，铜铬触头材料，具有优良的开端和关台短路电流能力。
4、该产品体积小、重量轻、外型美观。真空灭弧室和绝缘支持套设计紧凑，出线导线杆外注硅胶橡胶，能适应恶劣的气候条件和误会环境。

三、使用环境条件
1.周围空气温度：上限+40℃，下限-40℃；
2.海拔高度不超过1000m。
3.风压不超过700Pa(相当于风速34m/s)
4.无经常性剧烈震动。

四、主要技术参数
额定电压：12KV
额定电流：630A 200A 400A
工频电压：42KV
雷电冲击耐压(峰值)：75KV
额定短路开断电流(有效值)：20KA
额定短路关台电流(峰值)：50KA
4S短时耐受电流20KA
额定操作顺序：分-0.3s，合分-180s
额定电流开断次数：30次
机械寿命1000次
额定操作电压(合/分闸线圈)：DC 220V AC 220V
动、静触头允许磨损厚度：3mM
过流脱扣额定电流：5A

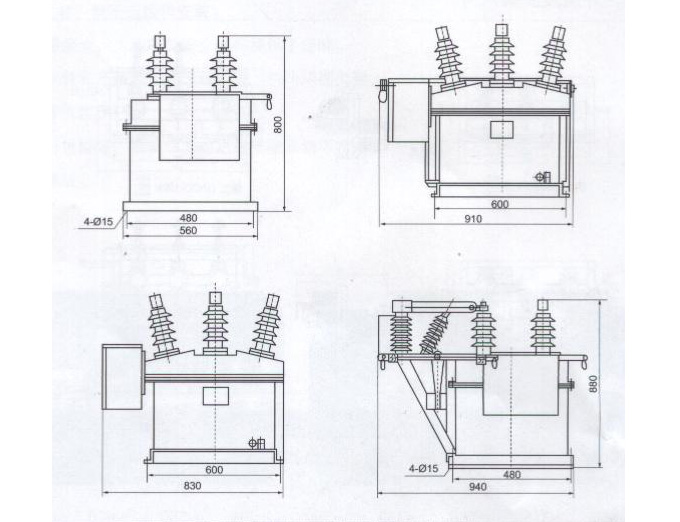

五、外形及安装尺寸
