JBL、JBT、JB-TL系列异型并沟线夹

一、产品型号命名方法：
产品名称：JBL、JBT、JB-TL系列异型并沟线夹

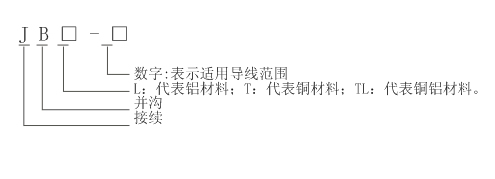

型号表示方法：

二、主要用途及适用范围
JBL、JBT、JB-TL系列并沟线夹,适用于20KV架空电线路中的非承受力接续与分支,与我公司生产的绝
缘罩配套使用，起绝缘防护作用。
三、结构特点：
1.选用非磁性高强度抗氧化铝合金材料制造，无电能损耗；
2.部件连体，安装时不会掉件；
3.圆弧大面积抱紧，导线不易蠕变。
四、绝缘罩性能特点
1.绝缘电阻：＞1.0×1014Ω；
2.工频耐压：≥30kV，保压
一分钟不击穿。
3.环境温度：-30℃～90℃。
五、规格及主要技术参数

产品名称 Name	型号 Type	适用导线规格 mm2	产品名称 Name	型号 Type	适用导线规格 mm2
异型铝并沟线夹	JBL-6-35	6-35	异型铜并沟线夹	JBT-10-70	10-70
	JBL-6-35	6-35		JBT-35-120	35-120
	JBL-16-70	16-70		JBT-50-240	50-240
	JBL-35-120B	35-120	异型铜铝并沟线夹	JB-TL-10-70	10-70
	JBL-35-120B	35-120		JB-TL-35-120	35-120
	JBL-50-240B	50-240		JB-TL-50-240	50-240
	JBL-120-400B	120-400	注： B型为三个螺栓.

注：我公司配套绝缘罩分为10kV、20kV电压等级，订购时请说明并沟线夹使用电压等级。
