JXL楔型线夹

一、产品型号命名方法：
产品名称：JXL楔型线夹
型号表示方法：

二、主要用途及适用范围
楔型线夹使用于架空配电线路中20kV架空绝缘铝绞线间的非承受力接续或分支,绝缘罩与线夹配套使用，
起绝缘防护作用。
三、结构特点：
1.选用非磁性高强度抗氧化铝合金材料制造，无电能损耗；
2.楔块弹力夹紧，接续可靠；
3.适用各种导线组合,适用性强。
四、线夹的选用
楔型线夹由C型楔壳和楔块两部分组成, C型楔壳和楔块间构成的沟槽尺寸与所要安装的导线直径有直接的
关系.沟槽尺寸及形状由设计者和制造厂来确定.因此选用楔型线夹时,用户只需同时提供主导线和支导线的型号
和截面尺寸即可。

五、主要技术参数选型表表1

主导线	JKLYJ-20/16	JKLYJ-20/25	JKLYJ-20/35	JKLYJ-20/50	JKLYJ-20/70	JKLYJ-20/95	JKLYJ-20/120	JKLYJ-20/150	JKLYJ-20/185	JKLYJ-20/240
代号
支导线
JKLYJ-20/16	14404-8
JKLYJ-20/25	14405-4	14406-0
JKLYJ-20/35	14405-9	14406-5	14407-0
JKLYJ-20/50	15406-6	15407-2	15407-7	15408-3
JKLYJ-20/70	15407-4	15408-0	15408-5	15509-2	15510-0
JKLYJ-20/95	16408-2	16408-8	16409-3	16510-0	16510-8	16611-6
JKLYJ-20/120	17408-9	17409-5	17410-0	17510-7	17511-5	17612-3	17713-0
JKLYJ-20/150	28409-7	28410-3	28410-8	28511-5	28512-3	28613-1	28713-8	28814-6
JKLYJ-20/185	39410-5	39411-1	39411-6	39512-3	39513-1	39613-9	39714-6	39815-4	39916-2
JKLYJ-20/240	31411-6	31412-2	31412-7	31513-4	31514-2	31615-0	31715-7	31816-5	31917-3	31118-4

注：我公司配套绝缘罩分为10kV、20kV电压等级，订购时请说明线夹使用电压等级。

六、线夹安装工具的选用

线夹壳体分为1号、2号、3号、4号，1、2号壳体线夹选用小号安装工具，3号、4号壳体线夹选用大号安

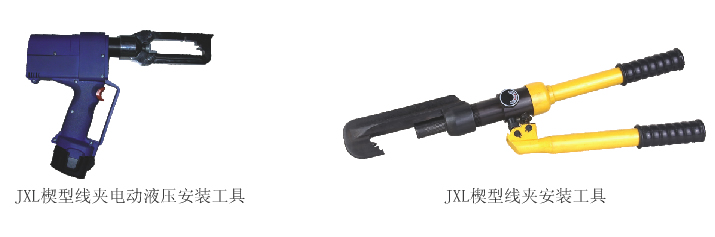

装工具。我公司研制的电动液压安装工具，具有操作方便、使用可靠、安装效果良好等优点，可供用户选用。
