一、产品型号命名方法：
产品名称：C型线夹

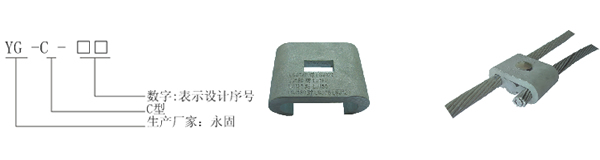

型号表示方法：
二、C型线夹简介
C型线夹主要用于架空配电线路中20kV架空绝缘导线、铝绞线、钢芯铝绞线、钢绞线和铜导线非承受力位
置上T接接续或跳线用。该线夹采用导电性能良好的高强度特殊铝合金制造，结构采用合理C型和铰型楔块构成，
当铰型楔块在外力作用下，将导线压紧在线夹壳体和楔块之间。当导线热胀冷缩时，C型结构应用具有的弹性，
始终保持线夹与导线间持久恒定的接触压力。它随着外界环境及负载条件的变化，而接触压力不变，满足了接
续连接的最佳要求。
三、结构特点：
1.接触性能：线夹与导线接触面大，夹紧力恒定，直流电阻比率在0.85～0.9之间；
2.过载能力：过载能力达到核定电流2倍以上；
3.牢固性能：高强度材料，不锈钢螺栓紧固，连接可靠，永不脱落；
4.热循环性能：热循环性能好，始终在直流电阻比率1以下运行；
5.安装：安装和拆卸方便，适合高空作业；
6.节能性能，材质采用高强度特殊铝合金制造，无电磁损耗，抗腐蚀、抗氧化。
四、绝缘罩特点：
1.工频耐压：≥30kV保压1分钟不击穿；
2.绝缘电阻：≥1.0×1014 Ω；
3.环境温度：-30℃～90℃；
4.耐气候性能：经人工气候老化试验1008小时后性能良好；
5.抗拉强度：≥20Mpa。
五、C型线夹安装说明
C型线夹为非承力型电力连接金具，不能用作承力金具；只能使用于导线的连接，跳线，“T”接及变压器
引下线。线夹适用电压等级：380kV、10kV、35kV、110kV、220kV、可以铝-铝、铜-铜、铁-铁的连接。无
须包铝包带。
1、确定型号：仔细核对导线与线夹上所标一致，如：CT-822 LGJ185-LJ120/95，LGJ95表示为：LGJ185对LJ（TJ）120或LGJ185对LJ(TJ)95或LGJ185对LGJ95的连接。（如图1）
2、确定大小线：因线夹在设计中考虑满足不同线径的配合，铰接块两边的内弧面有不同的尺寸，大弧面配合大导线；小弧面配合小导线。规定：母块为大(主)线，公块为小(支)线，把铰接块拿出，使其成拱状(两铰块转成一定角度)。（如图2）
3、放好导线和螺栓：把导线放入“C”件线槽中，根据大小线放入成弓形向外）。从“C”件背面插入螺栓，使螺栓位于铰接块顶部的中间位，用扳手拧紧螺栓。(如图3、4)
4、确认已装好：在拧紧螺栓时，在最后几个螺牙应有明显受力感，把铰接块压平，顶住“C”件即可。“C”件应有微微变形。（如图5）
注：安装完后用手拉或扳两导线，看两导线是否已被压紧。
5、拆卸：松开螺栓，在铰接与“C”件间插入螺丝批，用力向上撬，使铰接块向上拱即可。（如图6）
铝绞线（LJ），铜绞线（TJ），JKLYJ为不带钢芯架空绝缘导线
|
