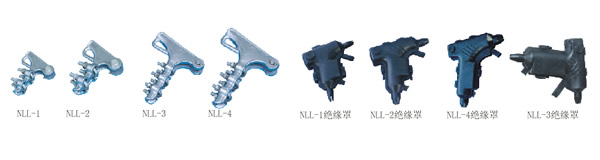

NLL系列螺栓型铝合金耐张线夹

一、产品型号命名方法：
产品名称：NLL螺栓型铝合金耐张线夹

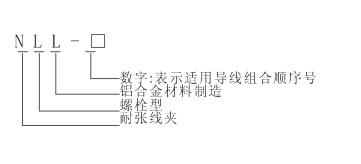

型号表示方法：

二、主要用途及适用范围
NLL系列螺栓型铝合金耐张线夹,适用于20KV架空线路中,在耐张杆塔上固定铝绞线或钢芯铝绞线,并将
架空导线拉紧,绝缘罩与耐张线夹配套使用，起绝缘防护作用。
三、结构特点：
1.选用非磁性高强度抗氧化铝合金材料制造，外表光洁,使用寿命长；
2.适当增加U型螺丝,可增加握力,安装简便可靠；
3.线夹强度高,无电磁能损耗,是节能产品。

一、产品型号命名方法：
产品名称：NLL螺栓型铝合金耐张线夹
型号表示方法：
二、主要用途及适用范围
NLL系列螺栓型铝合金耐张线夹,适用于20KV架空线路中,在耐张杆塔上固定铝绞线或钢芯铝绞线,并将
架空导线拉紧,绝缘罩与耐张线夹配套使用，起绝缘防护作用。
三、结构特点：
1.选用非磁性高强度抗氧化铝合金材料制造，外表光洁,使用寿命长；
2.适当增加U型螺丝,可增加握力,安装简便可靠；
3.线夹强度高,无电磁能损耗,是节能产品。

四、绝缘罩性能特点
1.工频耐压：≥30kV保压1分钟不击穿；
2.绝缘电阻：＞1.0×1014Ω；
3.环境温度：-30℃～90℃；
4.耐气候性能：经人工气候老化试验1008小时后性能良好。

五、主要技术参数

型号	适用导线范围 mm2	剥线长度 (mm)	握力 kN	标称破坏载荷 kN	配套绝缘罩	U型螺栓数量（只）
型号	适用导线范围 mm2	剥线长度 (mm)	握力 kN	标称破坏载荷 kN	配套绝缘罩	型号	数量
NLL-1	Φ5～Φ10	215	2.5	40	NLL-1	M12	2
NLL-2	Φ10.1～Φ14	275	3.4	40	NLL-2	M12	2
NLL-3	Φ14.1～Φ18	355	4.6	70	NLL-3	M14	3
NLL-4	Φ18.1～Φ23	400	6.7	90	NLL-4	M14	3
