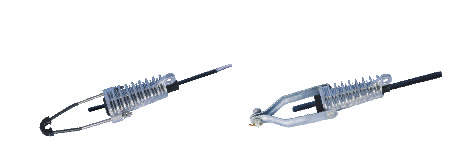

NXJ楔型绝缘耐张线夹

一、产品型号命名方法：
产品名称：NXJ楔型绝缘耐张线夹
型号表示方法：

二、主要用途及适用范围
NXJ系列适用于20kV架空绝缘铝芯线(JKLYJ)的终端或耐张段两端和耐张绝缘子串一起，将架空绝缘导线固
定并拉紧。产品按导线规格分别配有不同的塑料楔芯。

三、线夹结构及主要参数
线夹由壳体、塑料楔芯和拉环三部分组成，线夹外壳采用高强度铝合金经热处理制造，整体为楔形，一面为
开口，可取、放导线；外壳有增加挂紧线器的结构，其型号中带Q。楔芯采用绝缘强度高、机械性能好的阻燃型
增强塑料制成，其外形为楔形、与壳体锥度相一致，楔芯内槽尺寸与绝缘导线外径相匹配。根据使用导线的截面
积和其电压等级，按下面NXJ楔型绝缘耐张线夹选用表1选用线夹型号(含楔芯)。凡使用情况与选用表1参数不相
符时，均会影响线夹对导线的握力，故选用及应用线夹时应特别注意。拉环有U 型拉环、扁钢拉环和不锈钢拉环
三种。U 型拉环采用Q235钢，经热镀锌制造，螺纹部分可用螺母微调导线的弛度。扁钢拉环，可以活动安装。

表1

型号	导线规格	架空绝缘导线/20kV		握力 kN	破坏载荷 kN
型号	导线规格	导线外径	选用楔芯	握力 kN	破坏载荷 kN
NXJ-2Q (20kV)	25	φ18.2	20kV/25	2.5	22.1
	35	φ19.2	20kV/35	3.4
	50	φ20.5	20kV/50	4.6
	70	φ22	20kV/70	6.7
NXJ-3Q (20kV)	95	φ23.7	20kV/95	8.9	36.4
	120	φ25.2	20kV/120	11.3
	150	φ26.7	20kV/150	13.6
	185	φ28.3	20kV/185	17.3
NXJ-4Q (20kV)	240	φ30.6	20kV/240	22.5	45.5
	300	φ32.8	20kV/300	28.2
