NXL系列楔型铝合金耐张线夹

一、产品型号命名方法：
产品名称：NXL楔型铝合金耐张线夹
型号表示方法：

二、主要用途及适用范围
NXL系列楔型铝合金耐张线夹,适用于20KV配电线路中,通过绝缘子等将架空导线固定在分段或终端耐张杆上,并将架空导线拉紧,绝缘罩与耐张线夹配套使用，起绝缘防护作用。
三、结构特点：
1.选用非磁性高强度抗氧化铝合金材料制造，无电能损耗；
2.楔块锁紧结构，安装简便可靠；
3.圆弧大面积抱紧，导线不易蠕变，握力大。
四、绝缘罩性能特点
1.工频耐压：≥30kV保压1分钟不击穿；
2.绝缘电阻：＞1.0×1014Ω；
3.环境温度：-30℃～90℃。
五、线夹结构及主要技术参数

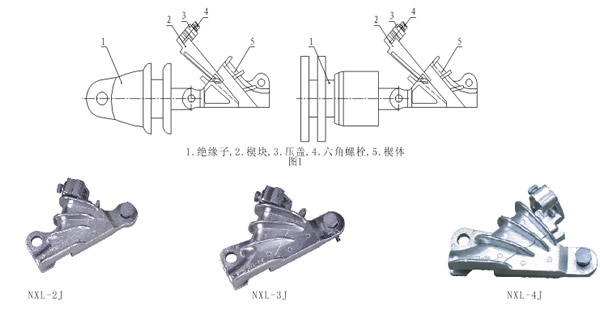

线夹的外形如图1所示，线夹由楔体、楔块、压盖三部分组成，均采用高强度铝合金压铸而成，本产品具有安装方便可靠等优点，具体选型请参照下表：

表1

型号	导线规格 mm2	缆外径mm	握力 kN	标称破坏载荷 kN	配套绝缘罩	剥线长度 (mm)
NXL-2J (20kV)	JKLYJ-20/25	φ18.2	2.5	10.8	适用架空绝缘电缆	不剥线
NXL-2J (20kV)	JKLYJ-20/35	φ19.2	3.4	10.8
NXL-3J (20kV)	JKLYJ-20/50	φ20.5	4.6	22.1
	JKLYJ-20/70	φ22	6.7
	JKLYJ-20/95	φ23.7	8.9
NXL-4J (20kV)	JKLYJ-20/120	φ25.2	11.3	36.4
NXL-4J (20kV)	JKLYJ-20/150	φ26.7	13.6	36.4
NXL-5J (20kV)	JKLYJ-20/185	φ28.3	17.3	45.5
	JKLYJ-20/240	φ30.6	22.5
	JKLYJ-20/300	φ32.8	28.2
