XJG型悬挂线夹

一、型号命名方法：
产品名称：FHJ型防雷金具。

二、主要用途与适用范围
适用于20kV架空绝缘导线配电网中的防雷击断线。
三、结构特点和主要参数
1.选用非磁性高强度抗氧化铝合金材料制造，无电能损耗；
2.刺片采用铜材料制造,穿刺通电效果好;
3.安装施工方便、无需剥导线绝缘层直接安装,性能可靠。
四、绝缘罩的结构特点
1.绝缘护罩采用有机复合材料制成，具有良好的绝缘性能、抗老化性能和阻燃性能；
2.装配在线夹座的外部，可起到绝缘保护作用。

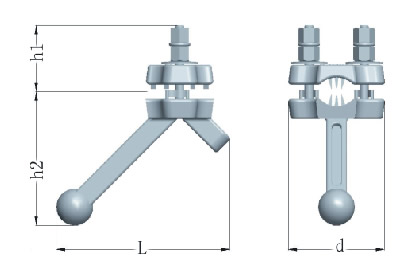

20kV架空绝缘导线				主要尺寸(mm)
型号	导体截面(mm2)	绝缘层外径(φ)	导体直径(φ)	D	H1	h2	L
FHJ-25～120 (20kV)	JKLYJ-20/25	φ18.2	6.0	74	50	106	132
	JKLYJ-20/35	φ19.2	7.0	74	50	106	132
	JKLYJ-20/50	φ20.5	8.3	74	50	106	132
	JKLYJ-20/70	φ22	10.0	74	50	106	132
	JKLYJ-20/120	φ25.2	10.0	74	50	106	132
FHJ-150～240 (20kV)	JKLYJ-20/150	φ26.7	11.6	74	50	106	132
	JKLYJ-20/185	φ28.3	13.0	74	50	106	132
	JKLYJ-20/240	φ30.6	14.6	74	50	106	132
