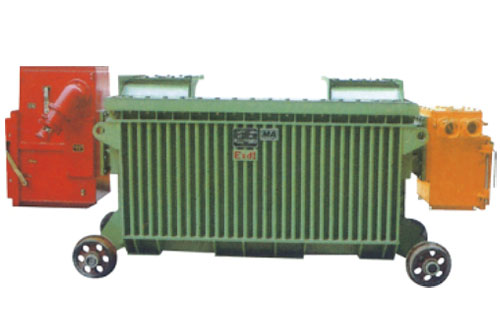

KBSGZY系列矿用隔爆型移动变电站

一、产品型号命名方法：
产品名称：KBSGZY系列矿用隔爆型移动变电站
执行标准：
GB8286-2005 GB3836-2000 GB/T10228-2008
GB109411-2007 JB/T56152-94

二、主要用途及适用范围
KBSGZY系列矿用隔爆型移动变电站是一种可移动的成套供、变电装置。它即适用于有甲烷混合气体和煤尘且有爆炸危险的井矿环境，也适用于不足与腐蚀金属和破坏绝缘的气体及蒸汽环境中。
三、结构特点：
矿用隔爆型移动变电站由矿用隔爆型移动变电站用干式变压器、高压负荷开关或高压真空开关和低压馈电开关或低压保护箱组成。具有漏电、漏电闭锁、过载、短路、过压等保护性能。
四、使用环境及工作条件
■安装高度不超过海拔1000m（通常时间），特殊环境另作说明。
■环境温度
最高气温：40℃
最热月平均气温：30℃
最高年平均气温：20℃
最低气温：-5℃
■周围空气相对温度不大于95%（25℃时）；
■在甲烷混合气体和煤尘，且有爆炸危险的矿井中；
■无强烈颠簸、震动以及与垂直面的倾斜度不超过15°的坏境中；
■无足以腐蚀金属和破坏绝缘的气体和蒸汽；
■无滴水的场所；
■电源电压的波形近似于正弦波；
■三相电源电压近似对称；
注：超过本条件规定时，另行协商。

6KV KBSGZY型矿用隔爆型移动变电站

额定容量 (KVA)	电压组合 (KV)	联结方式	阻抗电压 (%)	损耗（KW）		空载电流 (%)	重量（T）	外形尺寸(mm) 长（L)×宽（w) ×高（H）
额定容量 (KVA)	电压组合 (KV)	联结方式	阻抗电压 (%)	空载	负载	空载电流 (%)	重量（T）	外形尺寸(mm) 长（L)×宽（w) ×高（H）
KBSGZY-50/6	高压（HV） 6 低压（LV） 0.693/0.4 1.2/0.693 3.45	Yy0(d11)	4	340	550	2.2	2.15	3270×1100×1350
KBSGZY-100/6				510	920	2.0	2.60	3370×1100×1430
KBSGZY-200/6				810	1550	1.7	2.80	3420×1100×1590
KBSGZY-250/6				940	1800	1.7	3.15	3460×1100×1610
KBSGZY-315/6				1090	2150	1.5	.3495	3500×1100×1560
KBSGZY-400/6				1290	2600	1.5	4.00	3590×1100×1580
KBSGZY-500/6				1490	3100	1.2	4.45	3640×1100×1610
KBSGZY-630/6				1790	3680	1.2	4.87	3760×1100×1650
KBSGZY-800/6				2040	4500	0.8	6.10	3860×1170×1450
KBSGZY-1000/6				2340	5400	0.8	7.00	3910×1180×1530
KBSGZY-1250/6		Yy0		2740	6500	0.6	8.60	4120×1240×1630
KBSGZY-1600/6		Yy0		3340	8000	0.6	10.0	4330×1300×1770

10KV KBSG型矿用隔爆型干式变压器

额定容量 (KVA)	电压组合 (KV)	联结方式	阻抗电压 (%)	损耗（KW）		空载电流 (%)	重量（T）	外形尺寸(mm) 长（L)×宽（w) ×高（H）
额定容量 (KVA)	电压组合 (KV)	联结方式	阻抗电压 (%)	空载	负载	空载电流 (%)	重量（T）	外形尺寸(mm) 长（L)×宽（w) ×高（H）
KBSGZY-50/10	高压（HV） 10 低压（LV） 0.693/0.4 1.2/0.693 3.45	Yy0(d11)	4	380	680	2.2	2.18	3350×1100×1420
KBSGZY-100/10				550	1050	2.0	2.77	3450×1100×1490
KBSGZY-200/10				940	1800	1.7	2.90	3540×1100×1640
KBSGZY-250/10				1090	2100	1.7	3.48	3530×1100×1690
KBSGZY-315/10				1290	2500	1.5	3.71	3600×1100×1640
KBSGZY-400/10				1490	300	1.5	4.15	3720×1100×1680
KBSGZY-500/10				1740	3500	1.2	4.50	3750×1100×1690
KBSGZY-630/10				1990	4100	1.2	5.28	3890×1180×1500
KBSGZY-800/10				2290	5100	0.8	6.30	3990×1200×1530
KBSGZY-1000/10			4.5	2590	6100	0.8	7.20	4030×1215×1620
KBSGZY-1250/10		Yy0	4.5	3090	7400	0.6	9.27	4270×1290×1680
KBSGZY-1600/10		Yy0	5	3790	8500	0.6	10.10	4380×1340×1760
