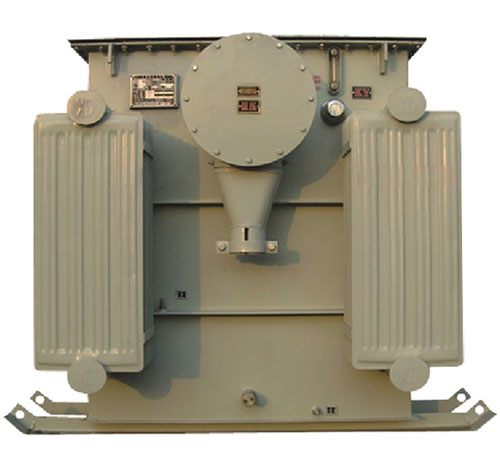

Ks系列油浸式矿用一般型电力变压器

一、产品型号命名方法：
产品名称：Ks系列油浸式矿用一般型电力变压器
执行标准：
JB3955-1993 GB1094.1-1996 GB12173-1990
GB1094.2-1996 GB1094.3-2003 GB1094.5-2003

二、主要用途及适用范围
Ks系列油浸式矿用一般型电力变压器适用于煤矿井下中央变电所、井底车场、总进风道和主要进风道，虽有瓦斯但无爆炸危险的场所，也适用于隧道比较潮湿的环境中。
三、结构特点：
该系列变压器铁心选用优质低损耗晶粒取向硅钢片制作而成，空载损耗低、空载电流小、噪音低。
四、使用环境及工作条件
■海拔不超过1000m；
■最高气温：40℃；
■最低气温：-20℃；
■最高日平均气温：25℃；
■最高年平均气温：20℃；
■相对温度不超过95%（当空气温度为25℃时）；
■安装在矿井下虽有煤尘，瓦斯，但无爆炸危险的场所；
■电源电压的波形近似于正弦波。
注：超过本条件规定时，另行协商。

6KV KBSG型矿用隔爆型干式变压器

额定容量 (KVA)	电压组合 (KV)	联结方式	阻抗电压 (%)	损耗（KW）		空载电流 (%)	重量（T）			外形尺寸(mm) 长（L)×宽（w) ×高（H）	轨距纵向／横向
额定容量 (KVA)	电压组合 (KV)	联结方式	阻抗电压 (%)	空载	负载	空载电流 (%)	器身重	油重	总重	外形尺寸(mm) 长（L)×宽（w) ×高（H）	轨距纵向／横向
50	高压（HV） 10 低压（LV） 0.4 0.693 /0.4	Yy0 或 Yd11	4	0.17	0.87	2.0	0.210	0.120	0.420	2500×1100×1180	660/630
80				0.25	1.25	1.8	0.28	0.140	0.560	2600×1100×1240
100				0.29	1.50	1.6	0.32	0.155	0.620	2650×1100×1400
125				0.34	1.80	1.5	0.360	0.146	0.690	2690×1100×1420
160				0.40	2.20	1.4	0.44	0.160	0.790	2750×1100×1510
200				0.48	2.60	1.3	0.505	0.195	0.910	2840×1100×1540
250				0.56	3.05	1.2	0.610	0.215	1.080	2890×1100×1550
315				0.67	3.65	1.1	0.745	0.265	1.290	2920×1100×1600
400				0.80	4.30	1.0	0.89	0.310	1.560	3100×1170×1450
500				0.96	5.10	1.0	1.040	0.340	1.760	3160×1180×1530
630			4.5	1.20	6.20	0.9	1.250	0.445	2.130	3350×1240×1630	600/790
