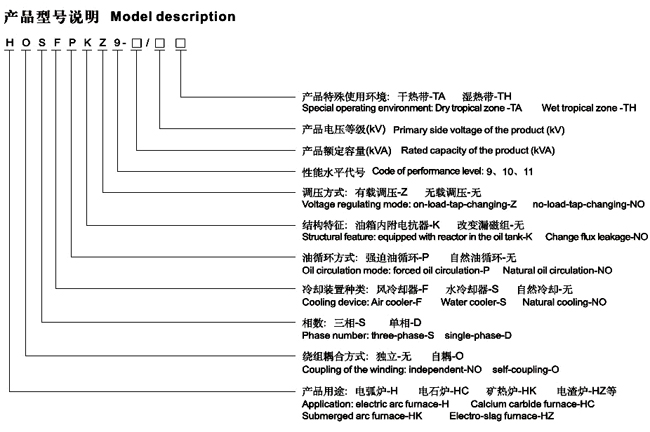

一、产品型号命名方法：

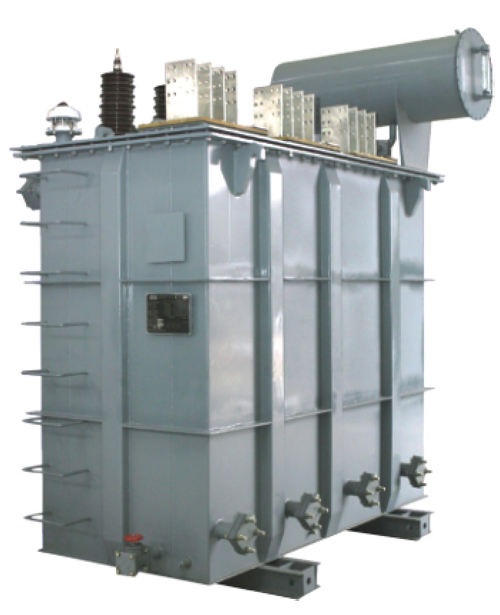

产品名称：10KV、35KV级电炉变压器
执行标准：
GB1094.1-1996 GB1094.2-1996 GB1094.3-2003 GB1094.5-2003 GB7328-1987
GB311.1-1997 JB/T9640-1999 JB/T6360-2004 JB/T8447-1996 JB/T8506-1996
二、概述：
■本部分产品适用于三相、50Hz、35KV级及以下的电力系统中，是冶金等行业的主要变电设备，它将电力系统电压转变为冶炼炉所需要的电压，供冶炼钢铁、电石、结晶硅、铁合金等用。
■由于该产品具有高电压、大电流、抗短路能力强等要求，因此，本公司吸取国内外先进技术、采用新材料，优化设计，使产品的结构更趋合理，产品的电气强度、机械强度、散热能力、过载能力等得到明显提高。
三、结构特点：
■铁心
铁心片选用优质取向冷轧硅钢片，铁心采用全斜多阶梯接缝、无冲孔型式，采用不锈钢拉板和环氧玻璃丝拉带等紧固方式。
■线圈
导线选用优质无氧铜制造的漆包线或纸包扁铜线，线圈采用圆筒式、螺旋式、连续式、纠结式等型式，为提高线圈抗短路能力，采用压钉、压板结构，压紧线圈。
■邮箱
邮箱采用桶式或罩式的型式，散热原件采用波纹片、片式散热器或强迫油循环水冷却器等组件。
变压器一般不供给小车，但箱底焊有符合国家标准轨距的底座，便于用户安装。如果用户要求，可供给小车。
■安全保护装置
安装国家标准及用户要求，变压器装置：压力释放阀、气体继电器、讯号温度计、净油器、储油柜、油样活门等安全保护装置。
四、正常使用条件
■海拔高度：≤1000米；
■环境温度：最高温度+40℃，最高月平均温度+30℃；最高年平均温度+20℃
■安装坏境：安装地点的倾斜度＜3°，无明显污垢和腐蚀、可燃性气体。
 |
