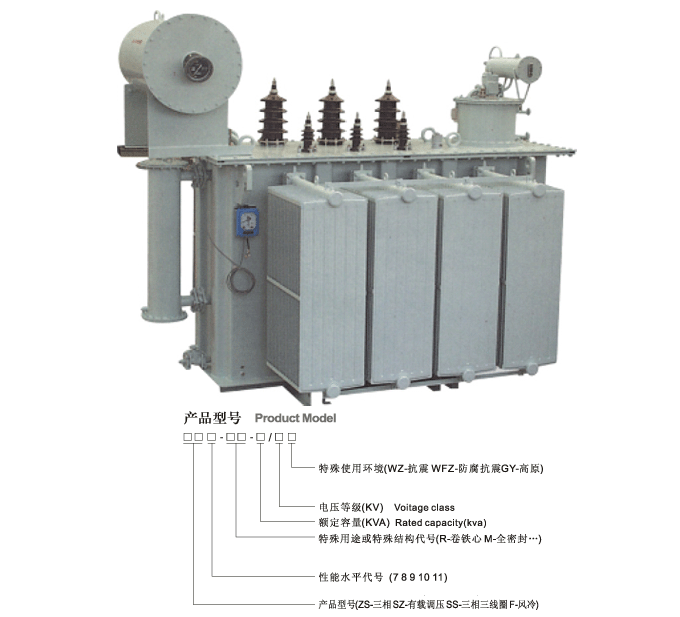

SZ9(S9)系列35KV级电力变压器

SZ9(s9)系列35KV级电力变压器

执行标准
GB 1094.1-1996 GB/T 6451-2008
GB 1094.5-2003 B/T 3837-1998
GB/T 10237-1988 GB 1094.3-2003
GB 1094.2-1996 GB/T 7595-1987

SZ9系列35KV级电力变压器
2000KVA-20000KVA有载调压三相电力变压器技术参数

额定容量	电压组合及分接范围			联结组标号	空载损耗(kW)	负载损耗(kW)	空载电流(%)	短路阻抗(%)
	高压 HV (kV)	高压分接范围％ HV	低压 (kV)
2000		±3×2.5	6.3 10.5	Yd11	2.88	20.25	0.80	6.5
2500					3.40	21.73	0.80
3150	35～38.5	±3×2.5	6.3 10.5		4.04	26.01	0.72	7.0
4000					4.84	30.69	0.72
5000					5.80	36.00	0.68
6300					7.04	38.70	0.68	7.5
8000	35～38.5	±3×2.5	6.3 6.6 10.5 11	Ynd11	9.84	42.75	0.60
10000					11.60	50.58	0.60
12500					13.68	59.85	0.56	8.0
16000					16.46	74.02	0.54
20000					19.46	87.14	0.544

S9系列35KV级电力变压器
50KVA-2500KVA三相无励调压配电变压器技术参数

额定容量	电压组合及分接范围			联结组标号	空载损耗(kW)	负载损耗(kW)	空载电流(%)	短路阻抗(%)
	高压 HV (kV)	高压分接范围％ HV	低压 (kV)
50	35	±5 ±2×2.5	0.4	Dyn11 Yyn0	0.21	1.27/1.21	2.00	6.5
100					0.29	2.12/2.02	1.80
125					0.34	2.50/2.38	1.70
160					0.36	2.97/2.83	1.60
200					0.43	3.50/3.33	1.50
250					0.51	4.16/3.96	1.40
315					0.61	5.01/4.77	1.40
400					0.73	6.05/5.76	1.30
500					0.86	7.28/6.93	1.20
630					1.04	8.28	1.10
800					1.23	9.90	1.00
1000					1.44	12.15	1.00
1250					1.76	14.67	0.90
1600					2.12	17.55	0.80

630KVA-31500KVA三相无励磁调压电力变压器技术参数

额定容量	电压组合及分接范围			联结组标号	空载损耗(kW)	负载损耗(kW)	空载电流(%)	短路阻抗(%)
	高压 HV (kV)	高压分接范围％ HV	低压 (kV)
630	35	±5 ±2×2.5	3.15 6.3 10.5	Yd11	1.04	8.28	1.10	6.5
800					1.23	9.90	1.00
1000					1.44	12.15	1.00
1250					1.76	14.67	0.90
1600					2.12	17.55	0.80
2000					2.72	19.35	0.70
2500					3.20	20.70	0.60
3150	35～38.5	±5 ±2×2.5	3.15 6.3 10.5		3.80	24.30	0.56	7.0
4000					4.52	28.80	0.56
5000					5.40	33.03	0.48
6300					6.56	36.90	0.48	7.5
8000	35～38.5	±2×2.5	3.15 3.3 6.3 6.6 10.5 11	Ynd11	9.00	40.50	0.42
10000					10.88	47.70	0.42
12500					12.60	56.70	0.40	8.0
16000					15.20	69.30	0.40
20000					18.00	83.70	0.40
25000					21.28	99.00	0.32
31500					25.28	118.80	0.32
